| Luogo di origine: | Jiangsu, Cina (continente) |
| Marca: | Jkongmotor |
| Certificazione: | CE, ROHS,ISO9001 |
| Numero di modello: | JK86BLS125-TF20BKED |
| Quantità di ordine minimo: | 3-10PCS |
|---|---|
| Prezzo: | US $62 - 166 / Unit |
| Imballaggi particolari: | con il cartone dell'esportazione. grande quantità con il pallet |
| Tempi di consegna: | Per i campioni, 7-15 giorni/per il lotto, 15-25days |
| Termini di pagamento: | T/T, paypal, Western Union, L/C |
| Capacità di alimentazione: | 30000pcs/month |
| Fase: | trifase | Pali: | 8 |
|---|---|---|---|
| gamma di tensione: | 48V | Parole chiavi: | motore dell'ingranaggio del bldc |
| Potenza di uscita: | 660W | Rapporto di velocità: | 20:1 |
| Coppia di torsione stimata: | 2.1N.m | Velocità: | 3000rpm |
| Nessuna velocità del carico: | 3700rpm | Nessuna corrente del carico: | 2.8A |
| Evidenziare: | Motore senza spazzola dell'ingranaggio di CC 86BLS125,motore senza spazzola dell'ingranaggio planetario 660w,motore senza spazzola dell'ingranaggio planetario 3000rpm |
||

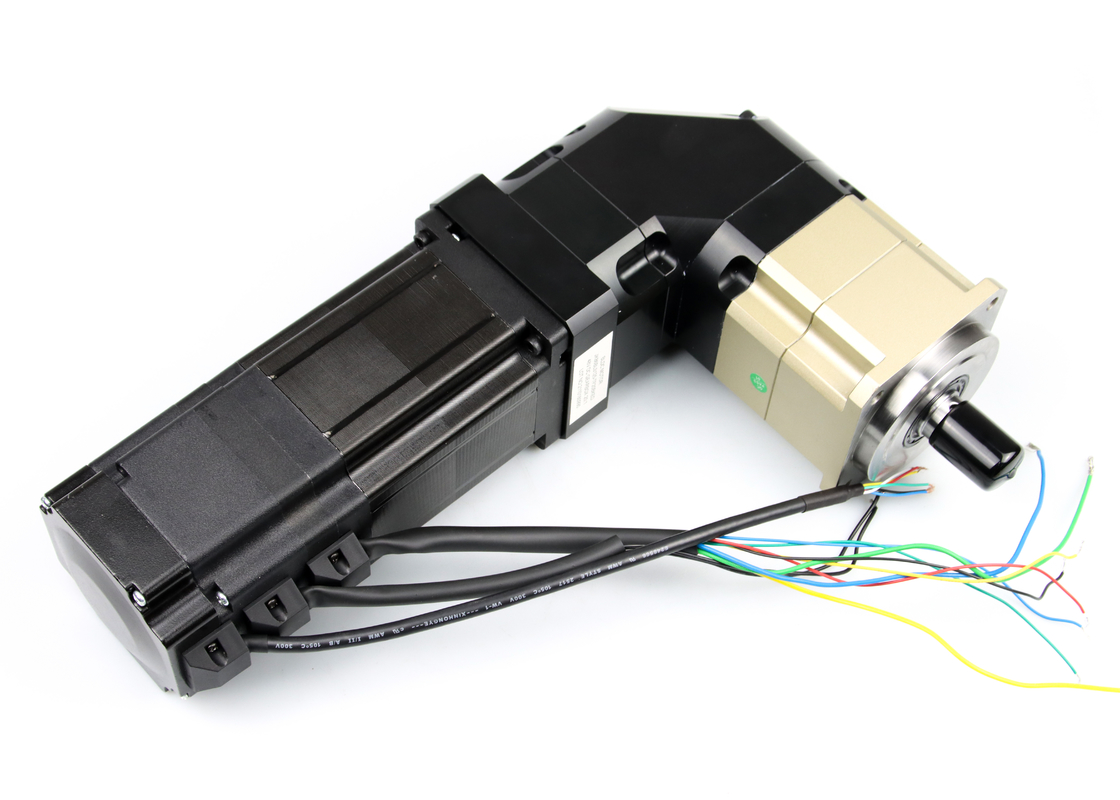

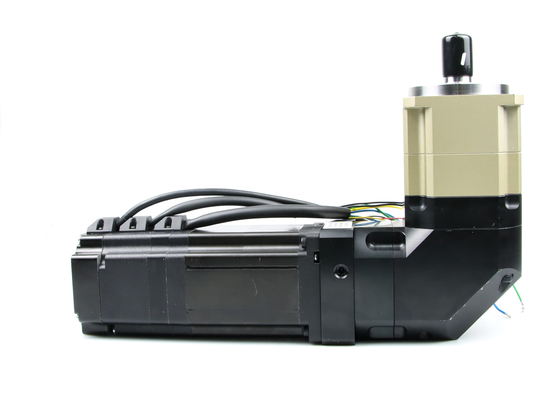

La fase 48v 660w 3000rpm di 86BLS125 3 ha innestato il motore del bldc con il codificatore + brake+ un cambio planetario da 90 gradi
| Serie del prodotto | Pali no. | Tensione nominale | Velocità stimata | Coppia di torsione stimata | Potere stimato | Lunghezza del motore |
| motore di 42mm BLDC | 8 | 24v | 4000rpm | 0.0625~0.25N.m | 26~105w | 41~100mm |
| motore di 57mm BLDC | 4 | 36v | 4000rpm | 0.055~0.44N.m | 23~184w | 37~107mm |
| motore di 60mm BLDC | 8 | 48v | 3000rpm | 0.3~1.2N.m | 94~377w | 78~120mm |
| motore di 80mm BLDC | 4 | 48v | 3000rpm | 0.35~1.4N.m | 110~440w | 78~138mm |
| motore di 86mm BLDC | 8 | 48v | 3000rpm | 0.35~2.1N.m | 110~660w | 71~138.5mm |
| motore di 110mm BLDC | 8 | 310v | 3000rpm | 1.65~6.6N.m | 518~2073w | 83~173mm |
| motore di 130mm BLDC | 10 | 310v | 3000rpm | 2.39~11.94N.m | 750~2500w | 115~190mm |
| Sopra soltanto per i prodotti rappresentativi, i prodotti della richiesta speciale possono essere fatti secondo la richiesta del cliente. | ||||||
Specificazione di Genaral del motore del bldc:
| Oggetto | Specificazione |
| Tipo d'avvolgimento | Stella |
| Angolo ad effetto hall | un angolo elettrico di 120 gradi |
| Asse esaurita | 0.025mm |
| Gioco radiale | 0.02mm@450g |
| Gioco di estremità | 0.08mm@450g |
| Forza di Max.radial | forma di 75N @20mm la flangia |
| Forza di Max.axial | 15N |
| Classe d'isolamento | Classe B |
| Resistenza dielettrica | 500VDC per un minuto |
| Resistenza di isolamento |
100MΩ minuto, 500VDC |
Specificazione del motore di JK86BLS:
| Modello | ||||||
| Specificazione | Unità | JK86BLS58 | JK86BLS71 | JK86BLS84 | JK86BLS98 | JK86BLS125 |
| Numero della fase | Fase | 3 | ||||
| Numero di Pali | Pali | 8 | ||||
| Tensione nominale | VCC | 48 | ||||
| Velocità stimata | RPM | 3000 | ||||
| Coppia di torsione stimata | N.m | 0,35 | 0,7 | 1,05 | 1,4 | 2,1 |
| Corrente nominale | Amp | 3 | 6,3 | 9 | 11,5 | 18 |
| Potere stimato | W | 110 | 220 | 330 | 440 | 660 |
| Coppia di torsione di punta | N.m | 1,05 | 2,1 | 3,15 | 4,2 | 6,3 |
| Picco di corrente | Amp | 9 | 19 | 27 | 35 | 54 |
| Parte posteriore E.M.F | V/Krpm | 13,7 | 13 | 13,5 | 13,7 | 13,5 |
| Costante di coppia di torsione | N.m/A | 0,13 | 0,12 | 0,13 | 0,13 | 0,13 |
| Inerzia del rotore | g.c㎡ | 400 | 800 | 1200 | 1600 | 2400 |
| Statura | millimetro | 71 | 84,5 | 98 | 111,5 | 138,5 |
| Peso | Chilogrammo | 1,5 | 1,9 | 2,3 | 2,7 | 4 |
| Sensore | Honeywell | |||||
| Classe d'isolamento | B | |||||
| Grado di protezione | IP30 | |||||
| Temperatura di stoccaggio | -25~+70℃ | |||||
| Temperatura di funzionamento | -15~+50℃ | |||||
| Umidità di lavoro | RH di ≤85% | |||||
| Luogo di lavoro | All'aperto (nessuna luce solare diretta), nessun gas corrosivo, nessun gas infiammabile, nessuna foschia dell'olio, nessuna polvere | |||||
| Altitudine | 1000 metri o di meno | |||||
Dettagli del motore senza spazzola di CC:
Disegno del motore 86BLS:
FAQ (Q=Question, A=Answer)
Q: Che cosa è i vostri prodotti principali?
: Attualmente produciamo i motori passo a passo, motori senza spazzola di CC, abbiamo spazzolato i motori di CC, il motore mandrino, i motori a corrente alternata ed i driver ecc. Potete controllare le specifiche per i motori di cui sopra sul nostro sito Web e potete inviarci con la posta elettronica per raccomandare i motori necessari per vostra specificazione anche.
Q: Come selezionare un motore adatto?
: Se avete le immagini o disegni del motore per mostrarci, o avete dettagliato spec. come tensione, la velocità, la coppia di torsione, dimensione del motore, lavorante il modo del motore, tempo di vita e livello acustico necessari ecc, non esiti prego a lasciarci sapere, quindi possiamo raccomandare di conseguenza il motore adatto per vostra richiesta.
Q: Avete servizio su misura per i vostri motori standard?
: Sì, possiamo personalizzare per vostra richiesta per la tensione, la velocità, la coppia di torsione e la dimensione dell'asse/forma.
Q: Posso avere campioni per le prove in primo luogo?
: Sì, definitivamente potete. Dopo che ha confermato spec. necessarie del motore, citeremo e forniremo una fattura pro forma per i campioni.
Q: Come vi assicurate la qualità del motore?
: Abbiamo nostre proprie procedure di ispezione: per i materiali ricevuti, abbiamo firmato il campione ed il disegno per assicurarci i materiali ricevuti qualificati; per il processo di produzione, abbiamo l'ispezione di giro nel processo ed ispezione finale per assicurarci i prodotti qualificati prima della spedizione.
