Luogo di origine: | Jiangsu, Cina (continente) |
Marca: | Jkongmotor |
Certificazione: | CE, ROHS,ISO9001 |
Numero di modello: | JK86HSN |
Quantità di ordine minimo: | 3-10PCS |
---|---|
Prezzo: | US$200~US$320 |
Imballaggi particolari: | con il cartone dell'esportazione. grande quantità con il pallet |
Tempi di consegna: | Per i campioni, 7-15 giorni/per il lotto, 15-25days |
Termini di pagamento: | T/T, paypal, Western Union, L/C |
Capacità di alimentazione: | 100000pcs/month |
Numero di modello: | Corredi del motore passo a passo del ciclo chiuso del NEMA 34 | Fase: | 2 |
---|---|---|---|
Corrente: | 6.0A | Tenuta della coppia di torsione: | 4.6N.m - 13N.m |
Resistenza: | 0.27Ω - 0.44Ω | Induttanza: | 2mH - 3.8mH |
Coppia di torsione del dente d'arresto: | 1.2kg.cm - 3.6kg.cm | Garanzia: | 12 mesi |
Luogo di origine: | La Cina | Numero dei cavi: | 4 |
Parole chiave: | corredi del motore passo a passo di 3axis 4axis | ||
Evidenziare: | 6A corredo di CNC del NEMA 34,86HSN corredo di CNC del NEMA 34,3 corredo del motore passo a passo del NEMA 34 |
Corredo di CNC del motore passo a passo 3axis del ciclo chiuso della spina del software 6A di 86HSN 4.6N.m 12N.m
Oggetto | Specifiche |
Angolo di punto | 1.8° |
Aumento di temperatura | 80℃max |
Temperatura ambiente | -20℃~+50℃ |
Resistenza di isolamento | 100 MΩ minuto, 500VDC |
Resistenza dielettrica | 500VAC per 1minute |
Gioco radiale dell'asse | 0.02Max. (450g-load) |
Gioco assiale dell'asse | 0.08Max. (450g-load) |
Forza radiale massima | 220N (20mm dalla flangia) |
Forza assiale massima | 60N |
Specificazione elettrica del motore passo a passo del ciclo chiuso del NEMA 34:
Modello no. | Angolo di punto | Lunghezza del motore |
Corrente /Phase |
Resistenza /Phase |
Induttanza /Phase |
Tenuta della coppia di torsione | # dei cavi | Coppia di torsione del dente d'arresto | Inerzia del rotore |
(°) | (L) millimetro | Ω | MH | N.m | No. | Kg.cm | ² di g.cm | ||
JK86HSN45 | 1,8 | 78 | 6 | 0,27 | 2 | 4,6 | 4 | 1,2 | 1400 |
JK86HSN65 | 1,8 | 100 | 6 | 0,27 | 2,2 | 6,8 | 4 | 1,9 | 2200 |
JK86HSN85 | 1,8 | 115 | 6 | 0,36 | 3,8 | 8,5 | 4 | 2,4 | 2700 |
JK86HSN120 | 1,8 | 155 | 6 | 0,44 | 3,8 | 12,5 | 4 | 3,6 | 4000 |
Sopra soltanto per i prodotti rappresentativi, i prodotti della richiesta speciale possono essere fatti secondo la richiesta del cliente. |
Caratteristiche del servomotore Nema34:
Applicazione del servomotore Nema34:
I motori passo a passo di JKONGMOTOR sono ampiamente usati in macchina per incidere, il tracciatore di taglio, la macchina tessile, la stampante 3D, medica
dispositivi, materiale di illuminazione della fase, robot, macchina di CNC, fontana di musica e l'altra attrezzatura automatica industriale.
driver del motore passo a passo del ciclo chiuso: JK-HSD86
Parametro | Min | Tipico | Massimo | Unità | |
Tensione in ingresso (JK-HSD86) | 20 | 36 48 | 50 | VCC | |
Tensione in ingresso (JK-HSD86C) | 24 | 36 48 | 80 | VCC | |
Tensione in ingresso (SC8680C) | 24VAC | 60AC | 80VAC 100VDC | VVDC | |
Corrente d'uscita | 0,1 | - | 10 (picco) | ||
Frequenza introdotta impulso | 0 | - | 200 | chilociclo | |
Corrente del segnale di logica | 7 | 10 | 16 | mA | |
Resistenza di isolamento | 500 | - | - | MΩ |
Driver Parameters del servomotore Nema34:
Caratteristiche | |
Tensione in ingresso | 24~80VAC/24~110VDC |
Corrente d'uscita | 2.4~7.2A (PICCO) |
Frequenza di impulso | 0~100KHz |
MicroSteps | 16 MicroSteps |
Facendo uso dell'ambiente | -5~50℃, avoiddust, gas corrosivo dell'alto teperatureand |
Ambiente di stoccaggio | -20~+80℃, evitano la luce solare diretta |
Parametri adatti dell'alimentazione elettrica:
Modello dell'alimentazione elettrica | Tensione in ingresso | Tensione in uscita | Potere | Peso | Dimensione |
S-300-48 | AC110V/220V | DC48V | 300W | 0.7kg | 215*115*50mm |
S-1000-48 | AC110V/220V | DC48V | 1000W | 1.5kg | 245*245*65mm |
S-360-60 | AC110V/220V | DC60V | 360W | 0.7kg | 215*115*50mm |
S-1200-60 | AC110V/220V | DC60V | 1200W | 1.5kg | 245*245*65mm |
Caratteristiche dell'alimentazione elettrica:
Questa serie di prodotti ha forte versatilità e può applicarsi ai vari tipi di prodotti quali le lampade, il monitoraggio, la sicurezza, le attrezzature di comunicazione, ecc.
Potete ricevere:
1. 3Pcs motore passo a passo del ciclo chiuso del NEMA 34 + alimentazione elettrica 3Pcs + driver di 3PCS JK-HSD86 + altre parti
2. 3Pcs motore passo a passo del ciclo chiuso del NEMA 34 + alimentazione elettrica 1Pcs + driver di 3PCS JK-HSD86 + altre parti
No. | Tensione in uscita | Quantità del motore | Quantità del rifornimento | Driver | Altro |
1 | 48V | motore del ciclo chiuso 3pcs | 3pcs — — 300W | 3pcs — — JK-HSD86 | bordo + cavo + usb |
2 | 48V | motore del ciclo chiuso 3pcs | 1pcs — — 1000W | 3pcs — — JK-HSD86 | |
3 | 60V | motore del ciclo chiuso 3pcs | 3pcs — — 360W | 3pcs — — JK-HSD86 | |
4 | 60V | motore del ciclo chiuso 3pcs | 1pcs — — 1200W | 3pcs — — JK-HSD86 |
disegno del motore passo a passo del ciclo chiuso:
Dettagli del prodotto:

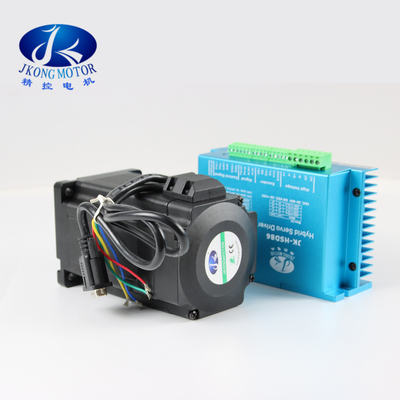

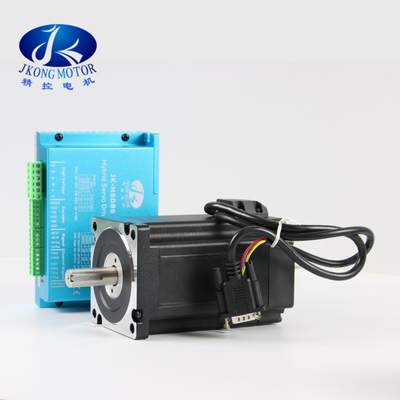

Uno messo include il motore passo a passo ed il driver passo passo con il bordo + il cavo + il usb con l'alimentazione elettrica
Garanzia:
