Luogo di origine: | Jiangsu, Cina (continente) |
Marca: | Jkongmotor |
Certificazione: | CE, ROHS,ISO9001 |
Numero di modello: | JK57BLS03-X013SG10ED |
Quantità di ordine minimo: | 3-10PCS |
---|---|
Prezzo: | US $68 - 88.9 / Unit |
Imballaggi particolari: | <i>with export carton .</i> <b>con cartone di esportazione.</b> <i>big quantity with pallet</i> <b>g |
Tempi di consegna: | Per i campioni, 7-15 giorni/per il lotto, 15-25days |
Termini di pagamento: | T/T, paypal, Western Union, L/C |
Capacità di alimentazione: | 30000pcs/month |
Fase: | trifase | Pali: | 8 |
---|---|---|---|
Gamma di tensione: | 36v | Parole chiavi: | Motore dell'ingranaggio |
Potenza di uscita: | 138W | Coppia di torsione stimata: | 0.33N.m |
Velocità: | 4000rpm | Sensore: | Honeywell |
Rapporto del cambio: | 10:1 | ||
Evidenziare: | motore senza spazzola dell'ingranaggio di CC di 0.33N.m,motore senza spazzola dell'ingranaggio di CC di 57mm,Motore senza spazzola dell'ingranaggio a vite Nema23 |

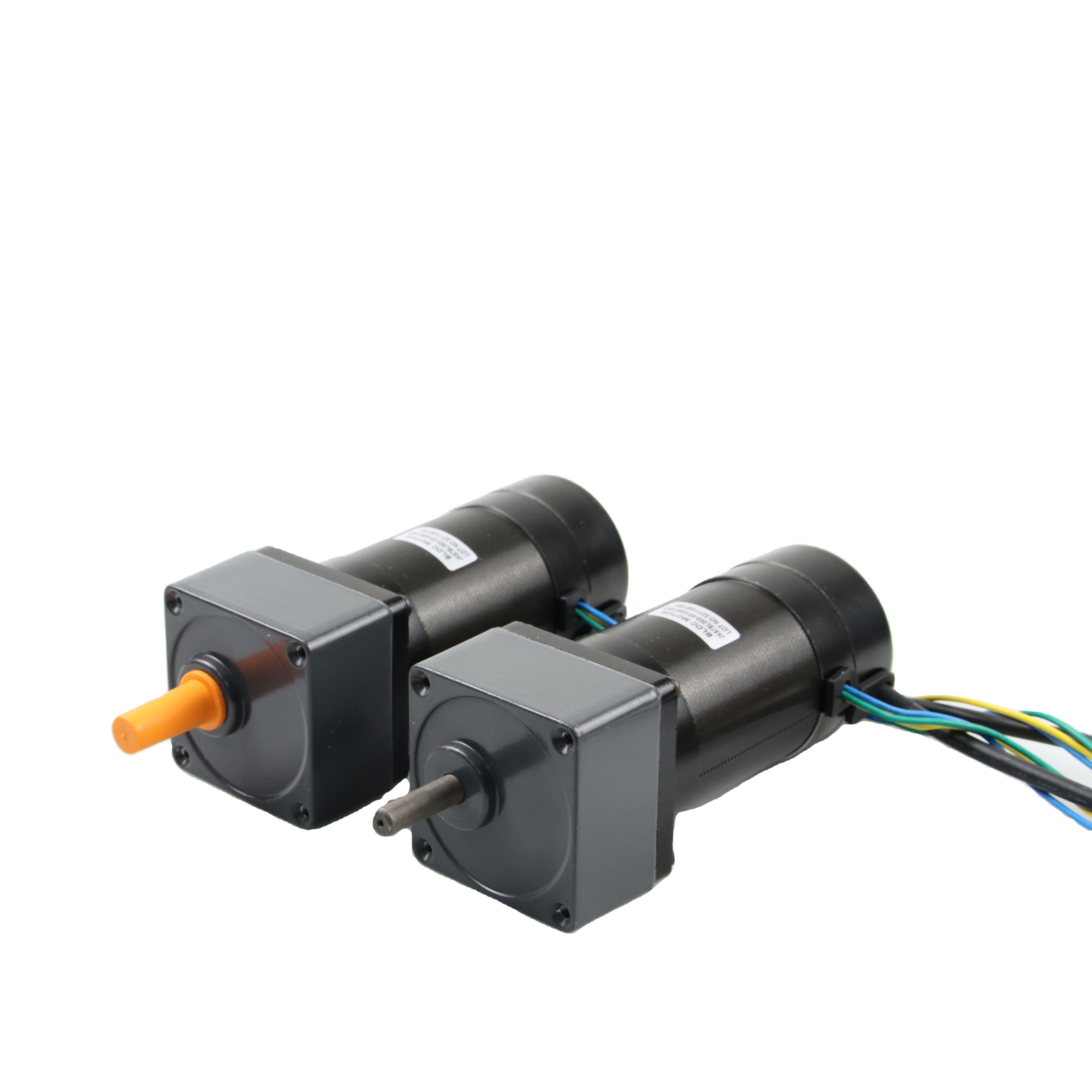

Motore senza spazzola dell'ingranaggio di CC del NEMA 23 57mm 36v 138w 4000rpm
Specifiche del motore senza spazzola:
Nome di prodotto: Motore senza spazzola di CC
Numero della fase: Fase 3
Numero di Pali: 4 Pali /8 Pali /10 Pali
Tensione nominale: 24v /36v /48v /310v
Velocità stimata: 3000rpm /4000rpm /or ha personalizzato
Coppia di torsione stimata: Su misura
Corrente nominale: Su misura
Potere stimato: 23w~2500W
Serie del prodotto | Pali no. | Tensione nominale | Velocità stimata | Coppia di torsione stimata | Potere stimato | Lunghezza del motore |
motore di 42mm BLDC | 8 | 24v | 4000rpm | 0.0625~0.25N.m | 26~105w | 41~100mm |
motore di 57mm BLDC | 4 | 36v | 4000rpm | 0.055~0.44N.m | 23~184w | 37~107mm |
motore di 60mm BLDC | 8 | 48v | 3000rpm | 0.3~1.2N.m | 94~377w | 78~120mm |
motore di 80mm BLDC | 4 | 48v | 3000rpm | 0.35~1.4N.m | 110~440w | 78~138mm |
motore di 86mm BLDC | 8 | 48v | 3000rpm | 0.35~2.1N.m | 110~660w | 71~138.5mm |
motore di 110mm BLDC | 8 | 310v | 3000rpm | 1.65~6.6N.m | 518~2073w | 83~173mm |
motore di 130mm BLDC | 10 | 310v | 3000rpm | 2.39~11.94N.m | 750~2500w | 115~190mm |
Sopra soltanto per i prodotti rappresentativi, i prodotti della richiesta speciale possono essere fatti secondo la richiesta del cliente. |
Specificazione elettrica: | |||||
Modello no. |
Unità |
Modello | |||
JK57BLS01 | JK57BLS02 | JK57BLS03 | JKBLS04 | ||
Numero della fase | Fase | 3 | |||
Numero dei pali | Pali | 4 | |||
Tensione nominale | VCC | 24 | |||
Velocità stimata | RPM | 4000 | |||
Coppia di torsione stimata | N.m | 0,11 | 0,22 | 0,33 | 0,44 |
Corrente nominale | Amp | 2 | 3,6 | 5,3 | 6,8 |
Potere stimato | W | 46 | 92 | 138 | 184 |
Coppia di torsione di punta | N.m | 0,33 | 0,66 | 1 | 1,32 |
Picco di corrente | Amp | 6,8 | 11,5 | 15,5 | 20,5 |
Parte posteriore E.M.F | V/Krpm | 7,7 | 7,4 | 7,3 | 7,1 |
Serri costante | N.m/A | 0,073 | 0,07 | 0,07 | 0,068 |
Inerzia del rotore | g.cm2 | 75 | 119 | 173 | 230 |
Statura | millimetro | 47 | 67 | 87 | 107 |
Peso | chilogrammo | 0,44 | 0,75 | 1 | 1,25 |
Sensore | Honeywell | ||||
Classe d'isolamento | IP30 | ||||
Grado di protezione | -25~ +70℃ | ||||
Temperatura di stoccaggio | -15~ +50℃ | ||||
Temperatura di funzionamento | 或以下 di RH di 85% (无结露)<> | ||||
Luogo di lavoro | Nessuna luce solare diretta, gas anti corrosivo, gas infiammabile, foschia dell'olio, nessuna polvere. | ||||
Altitudine | 1000m o sotto | ||||
Sopra soltanto per i prodotti rappresentativi, i prodotti della richiesta speciale possono essere fatti secondo la richiesta del cliente. | |||||
Driver senza spazzola del motore di CC di JKBLD300 JKBLD750 | |||||
Temperatura dell'ambiente |
JKBLD300 | JKBLD750 | |||
-10℃~ 50℃ | -10℃~ 50℃ | ||||
Tensione in ingresso | +18V~ +50V | +18V~ +50V | |||
Corrente d'uscita |
15A~35A | 25A~ 45A | |||
Velocità adatta del motore | 0~20000Rpm | 0~20000Rpm | |||
Hall Sensor Voltage | 4.5V~ 5.5V | 4.5V~ 5.5V | |||
Potenziometro esterno | 10KΩ | 10KΩ | |||
Motore di sostegno | Motore senza spazzola di CC più di meno di 300w | Motore senza spazzola di CC più di meno di 750w | |||
Il driver senza spazzola di CC JKBLD300 è vestito che il seguente potere di sinusoide trifase è regolamento senza spazzola della velocità del motore di CC 300W, può fornire un controllo esterno del potenziometro, il controllo esterno di tensione analogica, regolamento della velocità del PC (quale lo SpA, SCM) PWM ed altre funzioni. Allo stesso tempo l'azionamento ha grande coppia di torsione cominciante, inizio rapido e freno e commutazione &negative positiva, combinazione di controllo manuale ed automatico. | |||||
Il driver senza spazzola di CC JKBLD750 è vestito il seguente potere di sinusoide di 3 fasi ed il regolamento senza spazzola della velocità del motore di CC di 48VDC 750W, può fornire un controllo esterno del potenziometro, il controllo esterno di tensione analogica, regolamento della velocità del PC (quale lo SpA, SCM) PWM ed altre funzioni. Allo stesso tempo l'azionamento ha grande coppia di torsione cominciante, inizio rapido e freno e commutazione positiva & negativa, combinazione di controllo manuale ed automatico. |
Dettagli del motore senza spazzola di CC:
Disegno del motore 42BLS:
FAQ (Q=Question, A=Answer)
Q: Che cosa è i vostri prodotti principali?
: Attualmente produciamo i motori passo a passo, motori senza spazzola di CC, abbiamo spazzolato i motori di CC, il motore mandrino, i motori a corrente alternata ed i driver ecc. Potete controllare le specifiche per i motori di cui sopra sul nostro sito Web e potete inviarci con la posta elettronica per raccomandare i motori necessari per vostra specificazione anche.
Q: Come selezionare un motore adatto?
: Se avete le immagini o disegni del motore per mostrarci, o avete dettagliato spec. come tensione, la velocità, la coppia di torsione, dimensione del motore, lavorante il modo del motore, tempo di vita e livello acustico necessari ecc, non esiti prego a lasciarci sapere, quindi possiamo raccomandare di conseguenza il motore adatto per vostra richiesta.
Q: Avete servizio su misura per i vostri motori standard?
: Sì, possiamo personalizzare per vostra richiesta per la tensione, la velocità, la coppia di torsione e la dimensione dell'asse/forma.
Q: Posso avere campioni per le prove in primo luogo?
: Sì, definitivamente potete. Dopo che ha confermato spec. necessarie del motore, citeremo e forniremo una fattura pro forma per i campioni.
Q: Come vi assicurate la qualità del motore?
: Abbiamo nostre proprie procedure di ispezione: per i materiali ricevuti, abbiamo firmato il campione ed il disegno per assicurarci i materiali ricevuti qualificati; per il processo di produzione, abbiamo l'ispezione di giro nel processo ed ispezione finale per assicurarci i prodotti qualificati prima della spedizione.
