Luogo di origine: | Jiangsu, Cina (continente) |
Marca: | Jkongmotor |
Certificazione: | CE, ROHS,ISO9001 |
Numero di modello: | JK60BLS01 |
Quantità di ordine minimo: | 3-10PCS |
---|---|
Prezzo: | US$25~US$30 |
Imballaggi particolari: | con il cartone dell'esportazione. grande quantità con il pallet |
Tempi di consegna: | Per i campioni, 7-15 giorni/per il lotto, 15-25days |
Termini di pagamento: | T/T, paypal, Western Union, L/C |
Capacità di alimentazione: | 100000pcs/month |
nome: | motore del bldc di 60mm | Tenuta della coppia di torsione: | 0.3N.m |
---|---|---|---|
Lunghezza del motore: | 78 mm | Numero della fase: | 3phase |
Numero di Pali: | 8 | Tensione nominale: | 48V |
velocità stimata: | 3000RPM | Potere stimato: | 94W |
Driver di corrispondenza: | JKBLD120 | Grado di protezione: | IP30 |
Evidenziare: | motori senza spazzola di CC di 3Phase 48V,motori senza spazzola di CC 94W,motore di CC di 3000rpm 48v |

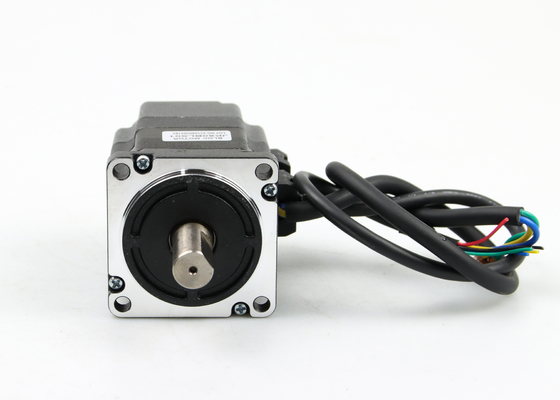

3 motori senza spazzola di CC di fase 8poles 94W 3000rpm 48V 60bls possono personalizzare
1. Una specificazione del motore senza spazzola di CC di 60mm:
Facoltativo: driver elettronici, codificatori e gearheads come pure risposte sensorless ad effetto hall e del resolver.
Possiamo progettare la tensione e l'asse speciali ecc.
passo di danza di paso a dei motores
2. Specificazione elettrica del motore del bldc:
Modello | |||||
Specificazione | Unità | JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 |
Numero della fase | Fase | 3 | |||
umber di Pali | Pali | 8 | |||
Tensione nominale | VCC | 48 | |||
Velocità stimata | RPM | 3000 | |||
Coppia di torsione stimata | N.m | 0,3 | 0,6 | 0,9 | 1,2 |
Corrente nominale | Amp | 2,8 | 5,2 | 7,5 | 9,5 |
Potere stimato | W | 94 | 188 | 283 | 377 |
Coppia di torsione di punta | N.m | 0,9 | 1,8 | 2,7 | 3,6 |
Picco di corrente | Amp | 8,4 | 15,6 | 22,5 | 28,5 |
Parte posteriore E.M.F | V/Krpm | 12,1 | 12,6 | 12,4 | 13,3 |
Costante di coppia di torsione | N.m/A | 0,116 | 0,12 | 0,118 | 0,127 |
Inerzia del rotore | Kg.c㎡ | 0,24 | 0,48 | 0,72 | 0,96 |
Statura | millimetro | 78 | 99 | 120 | 141 |
Peso | Chilogrammo | 0,85 | 1,25 | 1,65 | 2,05 |
Sensore | Honeywell | ||||
Classe d'isolamento | B | ||||
Grado di protezione | IP30 | ||||
Temperatura di stoccaggio | -25~+70℃ | ||||
Temperatura di funzionamento | -15~+50℃ | ||||
Umidità di lavoro | <> | ||||
Luogo di lavoro | Nessuna luce solare diretta, gas anti corrosivo, gas infiammabile, foschia dell'olio, nessuna polvere. | ||||
Altitudine | 1000m o sotto |
Driver senza spazzola del motore di CC di JKBLD120 JKBLD300 | ||
Temperatura dell'ambiente |
JKBLD120 | JKBLD300 |
-10℃~ 50℃ | -10℃~ 50℃ | |
Tensione in ingresso | +12V~ +30V | +18V~ +50V |
Corrente d'uscita |
8A~30A | 15A~35A |
Velocità adatta del motore | 0~20000Rpm | 0~20000Rpm |
Hall Sensor Voltage | 4.5V~ 6.5V | 4.5V~ 5.5V |
Potenziometro esterno | 10KΩ | 10KΩ |
Motore di sostegno | Motore senza spazzola di CC più di meno di 120w | Motore senza spazzola di CC più di meno di 300w |
Il driver senza spazzola di CC JKBLD120 è vestito che il seguente potere di sinusoide trifase è regolamento senza spazzola della velocità del motore di CC 120W, può fornire un controllo esterno del potenziometro, il controllo esterno di tensione analogica, regolamento della velocità del PC (quale lo SpA, SCM) PWM ed altre funzioni. Allo stesso tempo l'azionamento ha grande coppia di torsione cominciante, inizio rapido e freno e commutazione &negative positiva, combinazione di controllo manuale ed automatico. | ||
Il driver senza spazzola di CC JKBLD300 è vestito il seguente potere di sinusoide di 3 fasi ed il regolamento senza spazzola della velocità del motore di CC di 48VDC 300W, può fornire un controllo esterno del potenziometro, il controllo esterno di tensione analogica, regolamento della velocità del PC (quale lo SpA, SCM) PWM ed altre funzioni. Allo stesso tempo l'azionamento ha grande coppia di torsione cominciante, inizio rapido e freno e commutazione positiva & negativa, combinazione di controllo manuale ed automatico. |
driver di corrispondenza del bldc 3.The: JKBLD120
4.Dimensions di CC ha spazzolato il motore di CC: (Unit=mm)
attrezzatura 5.Produce:
processo 6.Production:
7.Customized del motore elettrico senza spazzola:
8.Advantages del motore quadrato 4000rpm del bldc:
Stabilità di velocità
I sensori ad effetto hall costruiti nel motore di BLDC individuano il cambiamento nella polarità da un palo di N ad un palo di S mentre il rotore sta filando. Sulla base del tempo fra i cambiamenti di stato, la velocità del rotore è determinata. Questi informazioni poi sono introdotte al circuito di azionamento per regolare la velocità della sequenza di commutazione.
Operazione ad alta velocità
I sistemi spazzolati e senza spazzola di CC forniscono la coppia di torsione piana sopra un'ampia gamma di velocità mentre i motori a corrente alternata perdono spesso la coppia di torsione come aumenti della velocità.
9.Applications dei motori senza spazzola 24v di CC:
Possiamo pensare vedere i motori di BLDC utilizzati in futuro in una più vasta gamma di applicazioni. Per esempio, probabilmente saranno ampiamente usate guidare i robot-piccoli robot di servizio che prestano i servizi nei campi all'infuori di fabbricazione. Si potrebbe pensare che i motori passo a passo fossero più adatti in questo tipo di applicazione, dove gli impulsi potrebbero essere usati per controllare precisamente il posizionamento. Ma i motori di BLDC sono adatti meglio a controllare la forza. E con un motore passo a passo, tenere la posizione di una struttura quale un braccio del robot richiederebbe una corrente relativamente grande e continua. Con un motore di BLDC, tutto che sarebbe richiesto è una corrente proporzionata al forza-permesso esterno il controllo elettrico più efficiente. I motori di BLDC possono anche sostituire la CC spazzolata semplice va in automobile in carretti di golf e carretti di mobilità. Oltre alla loro migliore efficienza, i motori di BLDC possono anche consegnare più preciso controllo-che a loro volta può più ulteriormente prolungare la durata di vita della batteria.
