Luogo di origine: | Jiangsu, Cina (continente) |
Marca: | Jkongmotor |
Certificazione: | CE, ROHS,ISO9001 |
Numero di modello: | NEMA34 JK86BLSP |
Quantità di ordine minimo: | 3-10PCS |
---|---|
Prezzo: | US$73~US$155 |
Imballaggi particolari: | con il cartone dell'esportazione. grande quantità con il pallet |
Tempi di consegna: | Per i campioni, 7-15 giorni/per il lotto, 15-25days |
Termini di pagamento: | T/T, paypal, Western Union, L/C |
Capacità di alimentazione: | 30000PCS/Month |
Tensione nominale: | 48V - 310V | Velocità stimata: | 1000rpm - 3000rpm |
---|---|---|---|
Potere stimato: | 110W - 660W | Coppia di torsione stimata: | 0.35N.m - 2.1N.m |
Corrente nominale: | 3A - 18A | Rapporto: | 1:4 - 1:1000 |
Evidenziare: | motore dell'ingranaggio planetario,motore elettrico della scatola di riduzione dell'ingranaggio |

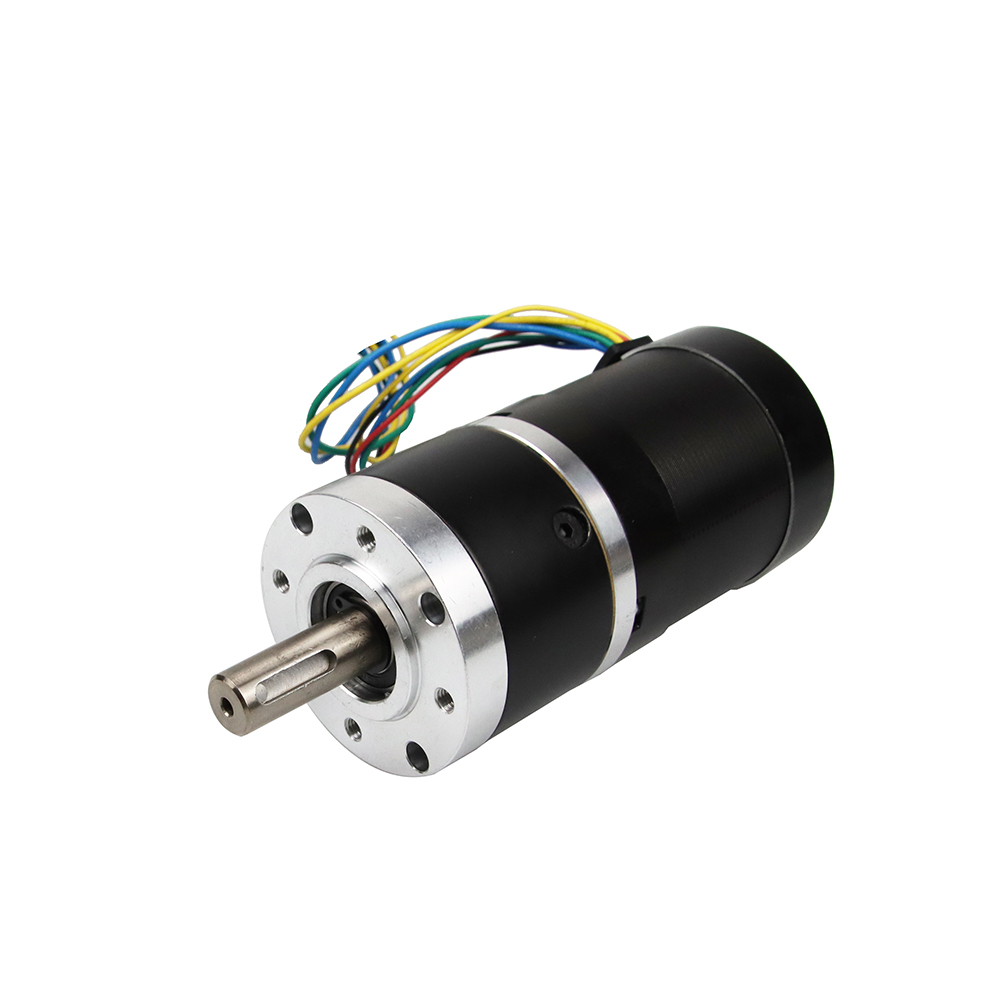

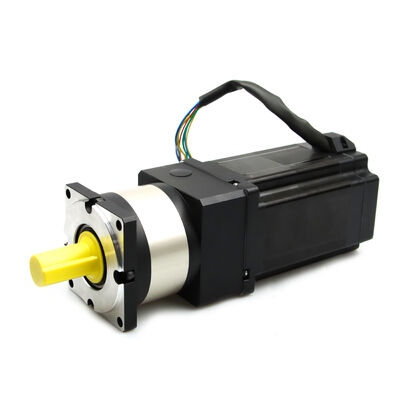

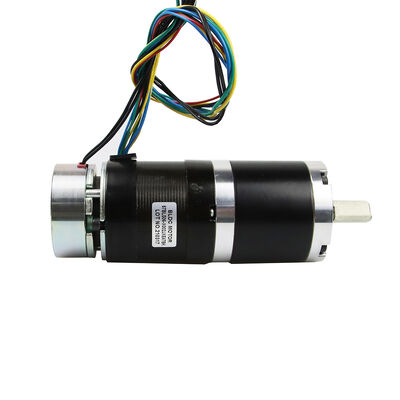

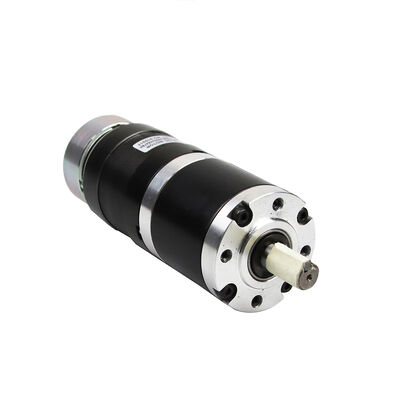

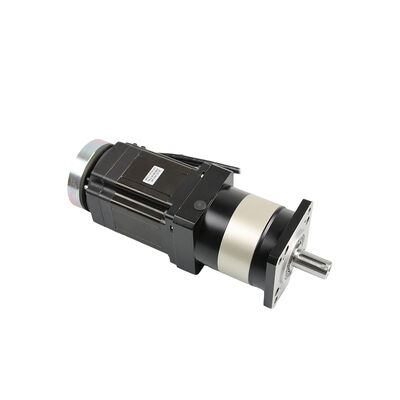

L'alta precisione 48V ha innestato il cambio senza spazzola del motore 3000rpm 660W Plentary di CC
Il motore senza spazzola stesso di CC è la parte elettromeccanica di conversione di energia, oltre all'armatura del motore, eccitazione a magnete permanente due parti, ma anche con un sensore. Il motore stesso è il centro del motore senza spazzola di CC, che non solo si riferisce all'indice della prestazione, al rumore ed al tempo di impiego di vibrazione, dell'affidabilità e, ma inoltre comprende il costo di produzione ed il costo del prodotto. Adottando il campo magnetico permanente, il motore senza spazzola di CC può liberarsi della progettazione e della struttura tradizionali del motore generale di CC, che può soddisfare le richieste di vari mercati dell'applicazione e si sviluppa verso la direzione di rame e di materiali di risparmio e di renderla facile.
1. Specificazione generale
Oggetto | Specificazione |
Tipo d'avvolgimento | Delta |
Angolo ad effetto hall | un angolo elettrico di 120 gradi |
Asse esaurita | 0.025mm |
Gioco radiale | 0.02mm@450g |
Gioco di estremità | 0.08mm@450g |
Forza di Max.radial | forma di 28N @20mm la flangia |
Forza di Max.axial | 10N |
Classe d'isolamento | Classe B |
Resistenza dielettrica | 500VDC per un minuto |
Resistenza di isolamento | 100MΩ minuto, 500VDC |
2. Specificazione elettrica
3. Specificazione elettrica del cambio:
Fase | Una fase | A due fasi | A tre fasi | |||
Rapporto | 3,4,5,8,10 | 12,15,16,20,25,32,40,64,100 | 64,80,100,120,125,160,200,256,320,512,1000 | |||
Lunghezza (millimetri) | L2 | L3 | L2 | L3 | L2 | L3 |
153 | 65 | 177 | 89 | 201 | 113 | |
Max.Input RPM (RPM) | 6000 | 6000 | 6000 | |||
Carico di Max.Radial (n) | 550 | 550 | 550 | |||
Carico assiale di Max.Shaft (n) | 500 | 500 | 500 | |||
Efficienza (%) | 96 | 94 | 90 | |||
Arcmin del contraccolpo (arcmin) | ≤8 | ≤10 | ≤12 | |||
Rumore (dB) | ≤60 | ≤60 | ≤60 | |||
Peso (chilogrammi) | 3,2 | 3,9 | 4,8 | |||
Vita media di usefui (h) | >10000 | |||||
Sistema di lubrificazione | Lungo termine | |||||
Direzione di rotazione | Ingresso/uscita syntropy | |||||
Livello di protezione | IP65 |
Domande ideali di motori di BLDC
Abbiamo visto che i motori di BLDC offrono l'alta efficienza e la controllabilità e che hanno una durata lungamente di funzionamento. Sono ampiamente usati in dispositivi che funzionano continuamente. Lungamente sono stati utilizzati in lavatrici, in condizionatori d'aria ed in altri prodotti elettronici di consumo; e più recentemente, stanno comparendo in fan, dove l'loro alta efficienza ha contribuito ad una riduzione significativa del consumo di energia.
Inoltre stanno usandi per guidare le macchine di vuoto. In un caso, un cambiamento nel programma di controllo ha provocato un grande salto nell'esempio rotazionale della velocità-un della controllabilità di superlativo offerta da questi motori.
I motori di BLDC inoltre stanno utilizzandi per filare le unità disco dure, in cui la loro durevolezza tiene gli azionamenti funzionare in modo fidato nel lungo termine, mentre la loro efficienza energetica contribuisce a riduzione di energia di un'area dove questa sta diventando sempre più importante.
Verso più ampio uso in futuro
Possiamo pensare vedere i motori di BLDC utilizzati in futuro in una più vasta gamma di applicazioni. Per esempio, probabilmente saranno ampiamente usate guidare i robot-piccoli robot di servizio che prestano i servizi nei campi all'infuori di fabbricazione. Si potrebbe pensare che i motori passo a passo fossero più adatti in questo tipo di applicazione, dove gli impulsi potrebbero essere usati per controllare precisamente il posizionamento. Ma i motori di BLDC sono adatti meglio a controllare la forza. E con un motore passo a passo, tenere la posizione di una struttura quale un braccio del robot richiederebbe una corrente relativamente grande e continua. Con un motore di BLDC, tutto che sarebbe richiesto è una corrente proporzionata al forza-permesso esterno il controllo elettrico più efficiente. I motori di BLDC possono anche sostituire la CC spazzolata semplice va in automobile in carretti di golf e carretti di mobilità. Oltre alla loro migliore efficienza, i motori di BLDC possono anche consegnare più preciso controllo-che a loro volta può più ulteriormente prolungare la durata di vita della batteria.
I motori di BLDC sono inoltre ideali per i fuchi. La loro capacità di consegnare il controllo di precisione li fa adatti particolarmente per i fuchi di multirotor, in cui l'atteggiamento del fuco è controllato precisamente controllando la velocità di rotazione di ogni rotore.
