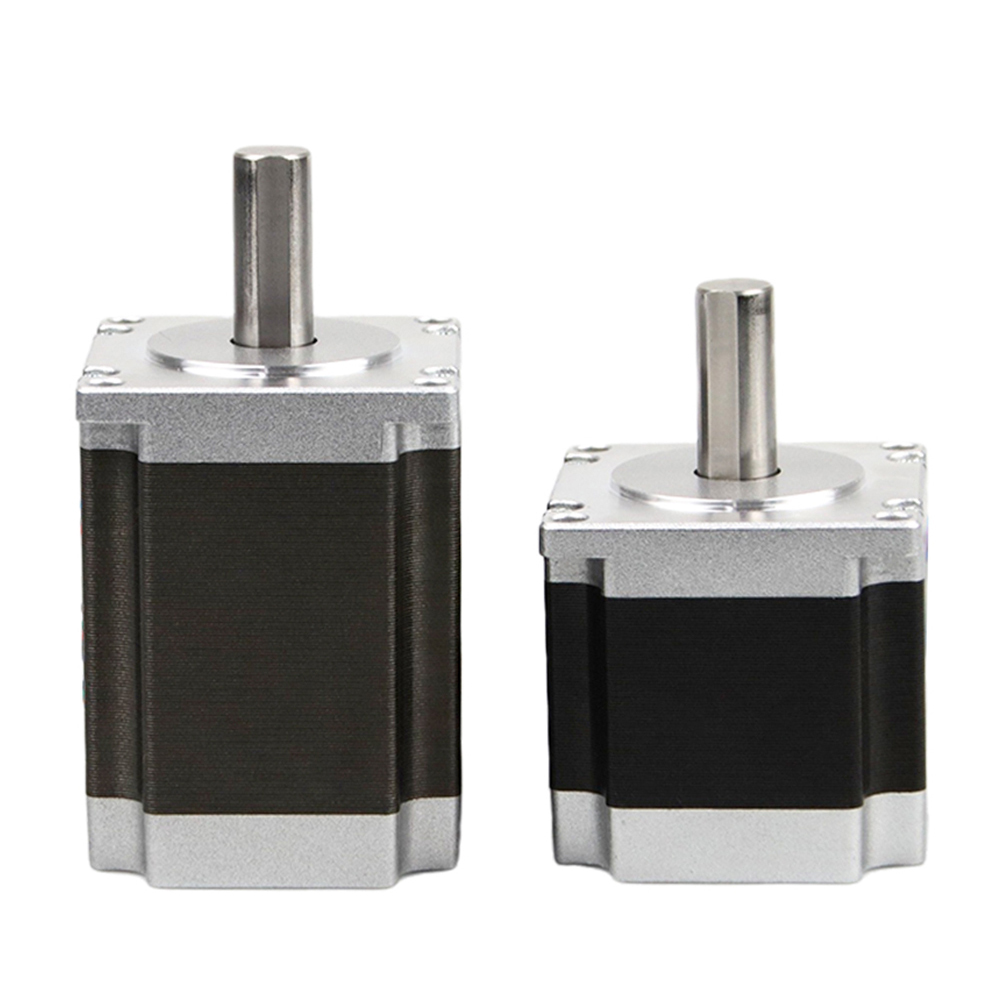

Jkongmotor OEM ODM Personalizza Motore Passo-Passo Ibrido Bipolare Unipolare con Riduttore Encoder Freno Driver Integrato

Dettagli:

Luogo di origine:	Jiangsu, Cina
Marca:	Jkongmotor
Certificazione:	CE, ROHS, Reach, ISO14001, ISO9001
Numero di modello:	Motore passo-passo ibrido Nema 8 11 14 16 17 23 24 34 42 52

Termini di pagamento e spedizione:

Quantità di ordine minimo:	10 pezzi
Prezzo:	US$16.5- US$25
Imballaggi particolari:	con il cartone dell'esportazione. grande quantità con il pallet
Tempi di consegna:	Per i campioni, 7-15 giorni/per il lotto, 15-25days
Termini di pagamento:	T/T, paypal, Western Union, L/C
Capacità di alimentazione:	100000pcs/month

Contatto

Descrizione di prodotto dettagliata

Nome:	Motore passo-passo OEM ODM	Modello:	42BYGH 57BYG 86BYG
Tipo di motore:	motore passo-passo bipolare	Attuale:	Personalizzato
Coppia di mantenimento:	Personalizzato	Dimensione del motore:	Motore passo-passo Nema 8 11 14 16 17 23 24 34 42 52

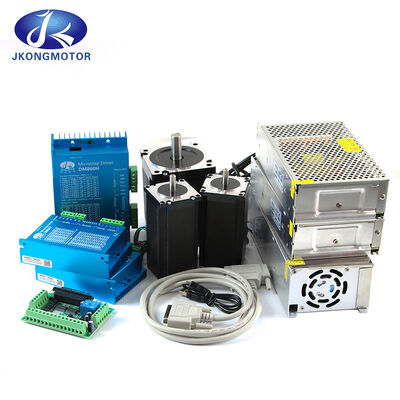

Autista:	JK0220/TB6600/DM542/DM860	Lancia:	Servizio OEM ODM personalizzato
Angolo di passo:	0,9 / 1,2 / 1,8 gradi	Utilizzo:	CNC, attrezzatura d'imballaggio
MOQ:	10 pezzi
Evidenziare:	Motore passo a passo del NEMA 23 doppi dell'asse , motore passo a passo dell'albero cavo 1.45Nm , motore passo a passo dell'asse doppia 1.45Nm

Jkongmotor OEM ODM Customizze Hybrid Bipolar Unipolar Stepper Stepper Motor con Guida integrata del freno

Jkongmotor è specializzata inMotori a passo ibridi OEM e ODM personalizzatiLe nostre soluzioni combinano un controllo di movimento di precisione con configurazioni flessibili, offrendo un'ottimamotori passo-passo bipolari e unipolariintegrato conaltri dispositivi per la trasmissione di energia elettrica¢tutti progettati per offrire affidabilità, precisione e progettazione di sistemi compatti.

Opzioni di personalizzazione complete

Tipo di motoreMotori a passo ibridiBipolare e unipolareconfigurazioni di avvolgimento
Dimensioni del telaio:NEMA 8, 11, 14, 17, 23, 24, 34 (disponibili dimensioni personalizzate)

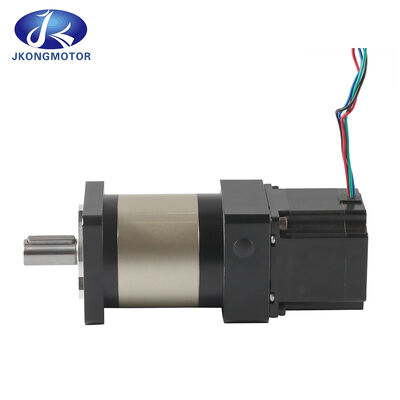

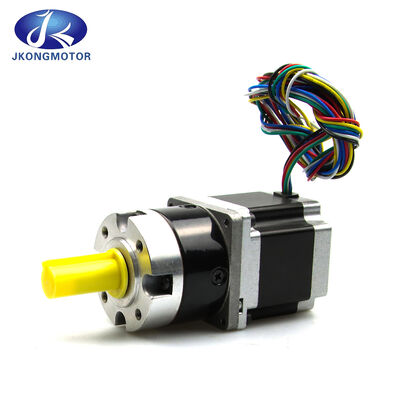

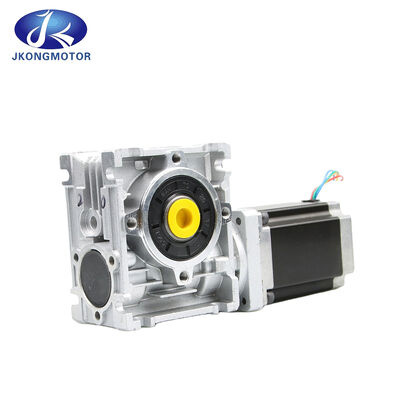

Integratore della scatola di cambio:Cavi di marcia planetari, spur o worm per una maggiore coppia e ottimizzazione della velocità
Opzioni di codifica:Codificatori incrementali o assoluti per il controllo a circuito chiuso e il feedback di posizione

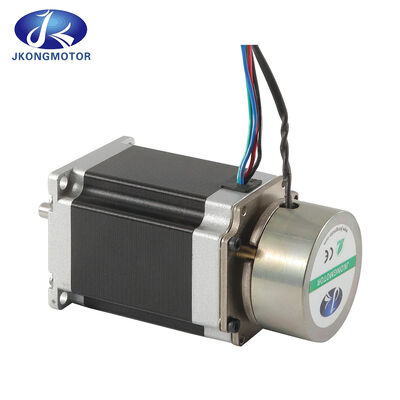

Sistema di frenatura:Freni di tenuta elettromagnetici per carichi verticali e applicazioni critiche per la sicurezza
Guida integrata:Guida passo-passo integrato per ridurre i cablaggi, risparmiare spazio e semplificare l'installazione
Personalizzazione elettrica:Tensione, corrente, angolo di passo, classe di isolamento e tipi di connettori
Personalizzazione meccanica:Tipo di albero, flange di montaggio, materiale di alloggiamento, indice IP

Principali vantaggi di prestazione

Alta coppia e precisione:La progettazione magnetica ottimizzata garantisce una coppia stabile e un posizionamento preciso
Progettazione compatta e integrata:Motore, conducente, cambio, codificatore e freno in un'unica unità per ridurre la complessità del sistema
Controllo flessibile:Supporta il funzionamento a circuito aperto o a circuito chiuso per una maggiore efficienza e affidabilità
Basso rumore e vibrazioni:Manifattura e sintonizzazione avanzate per un movimento fluido
Affidabilità industriale:Concepito per funzionare in modo continuo in ambienti difficili

Applicazioni tipiche

Automazione industriale e robotica
Macchine CNC e apparecchiature di precisione
Sistemi di imballaggio, etichettatura e stampa
Dispositivi medici e automazione di laboratorio
AGV, trasportatori e logistica intelligente
Macchine tessili, di trasformazione alimentare e di ispezione

Capacità di produzione OEM e ODM

Jkongmotor offreservizi OEM e ODM end-to-endIl nostro team di ingegneri lavora a stretto contatto con i clienti per personalizzare le prestazioni, le dimensioni,e funzionalità di integrazione che garantiscono una compatibilità perfetta con il sistema e un tempo di commercializzazione più rapido.

Scegliere Jkongmotorper affidabile, personalizzabilesoluzioni di motori a passo ibridicon cambio integrato, codificatore, freno e driver, progettato per elevare le prestazioni di automazione.

Motori a passo Nema 8:

Numero modello.	Angolo di passo	Lunghezza del motore	Corrente	Resistenza	Induttanza	Torsione di tenuta	# di Leads	Massa
Numero modello.	(°)	(L) mm	A	Ω	mH	g.cm	- No, no, no, no.	kg
JK20HS30-0604	1.8	30	0.6	18	3.2	180	4	0.06
JK20HS33-0604	1.8	33	0.6	6.5	1.7	200	4	0.07
JK20HS38-0604	1.8	38	0.6	10	5.5	300	4	0.08
JK20HS42-0804	1.8	42	0.8	5.4	1.5	400	4	0.09

Motori a passo Nema 11:

MOdel No.	Angolo di passo	Lunghezza del motore	Corrente	Resistenza	Induttanza	Torsione di tenuta	# di Leads	Inerzia del rotore	Massa
MOdel No.	(°)	(L) mm	A	Ω	mH	g.cm	- No, no, no, no.	g.cm2	Kg
JK28HS32-0674	1.8	32	0.67	5.6	3.4	600	4	9	0.11
JK28HS32-0956	1.8	32	0.95	2.8	0.8	430	6	9	0.11
JK28HS45-0956	1.8	45	0.95	3.4	1.2	750	6	12	0.14
JK28HS45-0674	1.8	45	0.67	6.8	4.9	950	4	12	0.14
JK28HS51-0956	1.8	51	0.95	4.6	1.8	900	6	18	0.2
JK28HS51-0674	1.8	51	0.67	9.2	7.2	1200	4	18	0.2

Motori a passo Nema 14:

Numero modello.	Angolo di passo	Lunghezza del motore	Corrente	Resistenza	Induttanza	Torsione di tenuta	# di Leads	Torsione di frenata	Inerzia del rotore	Massa
Numero modello.	(°)	(L) mm	A	Ω	mH	g.cm	- No, no, no, no.	g.cm	g.cm2	Kg
JK35HS28-0504	1.8	28	0.5	20	14	1000	4	80	11	0.13
JK35HS34-1004	1.8	34	1	2.7	4.3	1400	4	100	13	0.17
JK35HS42-1004	1.8	42	1	3.8	3.5	2000	4	125	23	0.22

Nema 17 motori passo a passo:

Numero modello.	Angolo di passo	Lunghezza del motore	Corrente	Resistenza	Induttanza	Torsione di tenuta	# di Leads	Torsione di frenata	Inerzia del rotore	Massa
Numero modello.	(°)	(L) mm	A	Ω	mH	kg.cm	- No, no, no, no.	g.cm	g.cm2	Kg
JK42HS25-0404	1.8	25	0.4	24	36	1.8	4	75	20	0.15
JK42HS28-0504	1.8	28	0.5	20	21	1.5	4	85	24	0.22
JK42HS34-1334	1.8	34	1.33	2.1	2.5	2.2	4	120	34	0.22
JK42HS34-0406	1.8	34	0.4	24	15	1.6	6	120	34	0.22
JK42HS34-0956	1.8	34	0.95	4.2	2.5	1.6	6	120	34	0.22
JK42HS40-0406	1.8	40	0.4	30	30	2.6	6	150	54	0.28
JK42HS40-1684	1.8	40	1.68	1.65	3.2	3.6	4	150	54	0.28
JK42HS40-1206	1.8	40	1.2	3	2.7	2.9	6	150	54	0.28
JK42HS48-0406	1.8	48	0.4	30	25	3.1	6	260	68	0.35
JK42HS48-1684	1.8	48	1.68	1.65	2.8	4.4	4	260	68	0.35
JK42HS48-1206	1.8	48	1.2	3.3	2.8	3.17	6	260	68	0.35
JK42HS60-0406	1.8	60	0.4	30	39	6.5	6	280	102	0.5
JK42HS60-1704	1.8	60	1.7	3	6.2	7.3	4	280	102	0.5
JK42HS60-1206	1.8	60	1.2	6	7	5.6	6	280	102	0.5

Nema 23 Motori a passo:

Numero modello.	Angolo di passo	Lunghezza del motore	Corrente	Resistenza	Induttanza	Torsione di tenuta	# di Leads	Torsione di frenata	Inerzia del rotore	Massa
Numero modello.	(°)	(L) mm	A	Ω	mH	N.m.	- No, no, no, no.	g.cm	g.cm2	Kg
JK57HS41-1006	1.8	41	1	7.1	8	0.48	6	250	150	0.47
JK57HS41-2008	1.8	41	2	1.4	1.4	0.39	8	250	150	0.47
JK57HS41-2804	1.8	41	2.8	0.7	1.4	0.55	4	250	150	0.47
JK57HS51-1006	1.8	51	1	6.6	8.2	0.72	6	300	230	0.59
JK57HS51-2008	1.8	51	2	1.8	2.7	0.9	8	300	230	0.59
JK57HS51-2804	1.8	51	2.8	0.83	2.2	1.01	4	300	230	0.59
JK57HS56-2006	1.8	56	2	1.8	2.5	0.9	6	350	280	0.68
JK57HS56-2108	1.8	56	2.1	1.8	2.5	1	8	350	280	0.68
JK57HS56-2804	1.8	56	2.8	0.9	2.5	1.2	4	350	280	0.68
JK57HS64-2804	1.8	64	2.8	0.8	2.3	1	4	400	300	0.75
JK57HS76-2804	1.8	76	2.8	1.1	3.6	1.89	4	600	440	1.1
JK57HS76-3006	1.8	76	3	1	1.6	1.35	6	600	440	1.1
JK57HS76-3008	1.8	76	3	1	1.8	1.5	8	600	440	1.1
JK57HS82-3004	1.8	82	3	1.2	4	2.1	4	1000	600	1.2
JK57HS82-4008	1.8	82	4	0.8	1.8	2	8	1000	600	1.2
JK57HS82-4204	1.8	82	4.2	0.7	2.5	2.2	4	1000	600	1.2
JK57HS100-4204	1.8	100	4.2	0.75	3	3	4	1100	700	1.3
JK57HS112-3004	1.8	112	3	1.6	7.5	3	4	1200	800	1.4
JK57HS112-4204	1.8	112	4.2	0.9	3.8	3.1	4	1200	800	1.4

Motori a passo Nema 24:

Numero modello.	Diagramma di cablaggio	Lunghezza del motore	Corrente	Resistenza	Induttanza	Torsione di tenuta	# di Leads	Torsione di frenata	Inerzia del rotore	Massa
Numero modello.	Diagramma di cablaggio	(L) mm	A	Ω	mH	N.m.	- No, no, no, no.	g.cm	g.cm2	Kg
JK60HS56-2008	Unipolare	56	2	1.8	3	1.17	8	700	300	0.77
	Parallelamente		2.8	0.9	3.6	1.65
	Tandem		1.4	3.6	14.4	1.65
JK60HS67-2008	Unipolare	67	2	2.4	4.6	1.5	8	900	570	1.2
	Parallelamente		2.8	1.2	4.6	2.1
	Tandem		1.4	4.8	18.4	2.1
JK60HS88-2008	Unipolare	88	2	3	6.8	2.2	8	1000	840	1.4
	Parallelamente		2.8	1.5	6.8	3.1
	Tandem		1.4	6	27.2	3.1
JK60HS100-2008	Unipolare	100	2	3.2	6.4	2.8	8	1100	980	1.7
	Parallelamente		2.8	1.6	6.4	4
	Tandem		1.4	6.4	25.6	4
JK60HS111-2008	Unipolare	111	2	4.4	8.3	3.2	8	1200	1120	1.9
	Parallelamente		2.8	2.2	8.3	4.5
	Tandem		1.4	8.8	33.2	4.5

Motori a passo Nema 34:

Numero modello.	Angolo di passo	Lunghezza del motore	Corrente	Resistenza	Induttanza	Torsione di tenuta	# di Leads	Torsione di frenata	Inerzia del rotore	Massa
Numero modello.	(°)	(L) mm	A	Ω	mH	N.m.	- No, no, no, no.	Kg.cm	g.cm2	Kg
JK86HS68-5904	1.8	67	5.9	0.28	1.7	3.4	4	0.8	1000	1.7
JK86HS68-2808	1.8	67	2.8	1.4	3.9	3.4	8	0.8	1000	1.7
JK86HS78-5504	1.8	78	5.5	0.46	4	4.6	4	1.2	1400	2.3
JK86HS78-4208	1.8	78	4.2	0.75	3.4	4.6	8	1.2	1400	2.3
JK86HS97-4504	1.8	97	4.5	0.66	3	5.8	4	1.7	2100	3
JK86HS97-4008	1.8	97	4	0.98	4.1	4.7	8	1.7	2100	3
JK86HS100-6004	1.8	100	6	0.36	2.8	7	4	1.9	2200	3.1
JK86HS115-6004	1.8	115	6	0.6	6.5	8.7	4	2.4	2700	3.8
JK86HS115-4208	1.8	115	4.2	0.9	6	8.7	8	2.4	2700	3.8
JK86HS126-6004	1.8	126	6	0.58	6.5	6.3	4	2.9	3200	4.5
JK86HS155-6004	1.8	155	6	0.68	9	13	4	3.6	4000	5.4
JK86HS155-4208	1.8	155	4.2	1.25	8	12.2	8	3.6	4000	5.4

Motori a passo Nema 42:

Modello	Angolo di passo	Lunghezza del motore	Corrente	Resistenza	Induttanza	Torsione di tenuta	# di Leads	Torsione di frenata	Inerzia del rotore	Massa
Modello	(°)	(L) mm	A	Ω	mH	N.m.	- No, no, no, no.	kg.cm	g.cm2	Kg
JK110HS99-5504	1.8	99	5.5	0.9	12	11.2	4	3	5500	5
JK110HS115-6004	1.8	115	6	0.48	7	12	4	4	7100	6
JK110HS150-6504	1.8	150	6.5	0.8	15	21	4	5.9	10900	8.4
JK110HS165-6004	1.8	165	6	0.9	14	24	4	6.6	12800	9.1
JK110HS201-8004	1.8	201	8	0.67	12	28	4	7.5	16200	11.8

Motori a passo Nema 52:

Numero modello.	Tensione di funzionamento	Corrente nominale	Resistenza	Induttanza	Torsione di tenuta	Frequenza senza carico	Frequenza di avvio	Massa	Lunghezza del motore
Numero modello.	VDC	A	Ω	mH	N.m.	- No, no, no, no.	g.cm	Kg	mm
JK130HS173-6004	80~325	6	0.75	12.6	25	25000	2300	13.3	173
JK130HS229-6004	80~325	6	0.83	13.2	30	25000	2300	18	229
JK130HS257-7004	80~325	7	0.73	11.7	40	23000	2200	19	257
JK130HS285-7004	80~325	7	0.66	10	50	23000	2200	22.5	285

Jkongmotor OEM ODM Personalizza Motore Passo-Passo Ibrido Bipolare Unipolare con Riduttore Encoder Freno Driver Integrato 0

Profilo aziendale:

Jkongmotor OEM ODM Personalizza Motore Passo-Passo Ibrido Bipolare Unipolare con Riduttore Encoder Freno Driver Integrato 1

Jkongmotor OEM ODM Personalizza Motore Passo-Passo Ibrido Bipolare Unipolare con Riduttore Encoder Freno Driver Integrato 2

Changzhou Jkongmotor Co., Ltd era una zona industriale ad alta tecnologia a Changzhou, Cina.apparecchiature per la stampa di tessitura e così via.
JKONGMOTOR accoglie calorosamente le collaborazioni 'OEM' & 'ODM' e altre aziende per stabilire una cooperazione a lungo termine con noi.
Spirito aziendale di sincera e buona reputazione, ha vinto il riconoscimento e il sostegno delle ampie masse di clienti, allo stesso tempo con i fornitori nazionali e stranieri stretta comunità di interessi,la società è entrata nella fase di sviluppo benigno, gettando una solida base per l'obiettivo strategico di realizzare solo realmente lo sviluppo sostenibile dell'azienda.

Disponibilità:

Jkongmotor OEM ODM Personalizza Motore Passo-Passo Ibrido Bipolare Unipolare con Riduttore Encoder Freno Driver Integrato 3

Flusso di produzione:

Jkongmotor OEM ODM Personalizza Motore Passo-Passo Ibrido Bipolare Unipolare con Riduttore Encoder Freno Driver Integrato 4

Confezione:

Jkongmotor OEM ODM Personalizza Motore Passo-Passo Ibrido Bipolare Unipolare con Riduttore Encoder Freno Driver Integrato 5

Certificazione:

Jkongmotor OEM ODM Personalizza Motore Passo-Passo Ibrido Bipolare Unipolare con Riduttore Encoder Freno Driver Integrato 6

Vantaggi

Basso costo per il controllo raggiunto
Torque elevata all'avvio e basse velocità
Duralità
Semplicità di costruzione
Può funzionare in un sistema di controllo a circuito aperto
Basso mantenimento
Meno probabilità di rallentamento o scivolamento
Funziona in qualsiasi ambiente
Può essere utilizzato in robotica su larga scala.
Alta affidabilità
L'angolo di rotazione del motore è proporzionale all'impulso di ingresso.
Il motore ha la coppia massima in fermo (se gli avvolgimenti sono caricati)
Posizionamento preciso e ripetibilità del movimento poiché i buoni motori passo a passo hanno un'accuratezza del 3·5% di un passo e questo errore non è cumulativo da un passo all'altro.
Ottima risposta all'avvio/ferma/ritorno.
Molto affidabile poiché non ci sono spazzole di contatto nel motore, quindi la vita del motore dipende semplicemente dalla vita del cuscinetto.
La risposta dei motori agli impulsi di ingresso digitale fornisce un controllo a circuito aperto, rendendo il motore più semplice e meno costoso da controllare.
È possibile ottenere una rotazione sincrona a velocità molto bassa con un carico direttamente accoppiato all'albero.
Una vasta gamma di velocità di rotazione può essere realizzata in quanto la velocità è proporzionale alla frequenza degli impulsi di ingresso.

6.FAQ
D1: e la garanzia?
R: La garanzia è di un anno. Per gli ordini via mare, è di 15 mesi.

D2: Avete qualche certificato?
R: Sì, tutti i motori sono stati approvati da CE e Rohs.

Q3: Offrite il servizio OEM e ODM?
R: Sì, possiamo fornire OEM e realizzare progetti personalizzati per qualsiasi applicazione specifica.

Q4: Come possiamo essere distributori del vostro marchio?
R: Controlleremo la vostra capacità e vi aiuteremo a promuovere ed espandere il mercato.

Q5: Qual è il tempo di consegna?
A: eccetto per ordini speciali. Per i campioni di solito 7-15 giorni lavorativi. per l'ordine di lotto. di solito 20-25 giorni.

7.Applicazioni per motori passo a passo

Poiché i motori passo a passo sono controllati digitalmente utilizzando un impulso di ingresso, sono adatti per l'uso con sistemi controllati da computer.
Sono utilizzati per il controllo numerico delle macchine utensili.
Utilizzato in unità a nastro, unità a dischetto, stampanti e orologi elettrici.
Il motore passo-passo è utilizzato anche nel plotter X-Y e nella robotica.
Ha un'ampia applicazione nell'industria tessile e nella fabbricazione di circuiti integrati.
Le altre applicazioni del motore passo a passo sono nei veicoli spaziali lanciati per esplorazioni scientifiche dei pianeti, ecc.
Questi motori trovano anche una varietà di applicazioni commerciali, mediche e militari e vengono utilizzati anche nella produzione di film di fantascienza.
I motori passo a passo di microwatt sono utilizzati negli orologi da polso.
Nella macchina utensile vengono utilizzati i motori passo a passo con potenze nominali di diverse decine di kilowatt.
