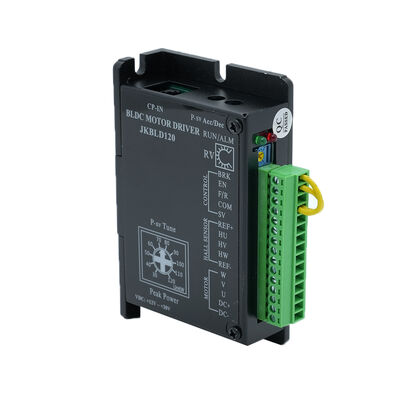

Driver senza spazzola 10V~30VDC 0A-8A del motore di CC JKBLD120 per il motore di 0-120w BLDC

Driver senza spazzola 10V~30VDC 0A-8A del motore di CC JKBLD120 per il motore di 0-120w BLDC

Driver senza spazzola 10V~30VDC 0A-8A del motore di CC JKBLD120 per il motore di 0-120w BLDC
video
Driver senza spazzola 10V~30VDC 0A-8A del motore di CC JKBLD120 per il motore di 0-120w BLDC
Dettagli:
Luogo di origine: Jiangsu, Cina (continente)
Marca: Jkongmotor
Certificazione: CE, ROHS,ISO9001
Numero di modello: JKBLS120
Termini di pagamento e spedizione:
Quantità di ordine minimo: 3-10PCS
Prezzo: US $17.00 - US $22.00
Imballaggi particolari: con il cartone dell'esportazione. grande quantità con il pallet
Tempi di consegna: Per i campioni, 7-15 giorni/per il lotto, 15-25days
Termini di pagamento: T/T, paypal, Western Union, L/C
Capacità di alimentazione: 50000 pc/mese
Contatto
Descrizione di prodotto dettagliata
Tipo del motore: MOTORE DI CC Tensione in ingresso: 12V- 30V
Velocità del motore: 20000rpm Peso: 0.6CE ROHSkg
Certificato: CE ROHS Motore abbinato: 0 - 120W
Evidenziare:

driver del motore del bldc

,

DRIVER DEL MOTORE

Driver senza spazzola JKBLD120 del motore di CC di 10V~30VDC 0A-8A per il motore di 0-120w Bldc



Motori del vestito:

Modello
Specificazione Unità JK57BLS01 JK57BLS02 JK57BLS03 JK57BLS04
Numero della fase Fase 3
Numero di Pali Pali 4
Tensione nominale VCC 36
Velocità stimata RPM 4000
Coppia di torsione stimata N.m 0,11 0,22 0,33 0,44
Corrente nominale Amp 2 3,6 5,3 6,8
Potere stimato W 46 92 138 184
Coppia di torsione di punta N.m 0,33 0,66 1 1,32
Picco di corrente Amp 6,8 11,5 15,5 20,5
Parte posteriore E.M.F V/Krpm 7,7 7,4 7,3 7,1
Costante di coppia di torsione N.m/A 0,073 0,07 0,07 0,068
Inerzia del rotore g.c㎡ 75 119 173 230
Statura millimetro 47 67 87 107
Peso Chilogrammo 0,44 0,75 1 1,25
Sensore Honeywell
Classe d'isolamento B
Grado di protezione IP30
Temperatura di stoccaggio -25~+70℃
Temperatura di funzionamento -15~+50℃
Umidità di lavoro RH di 85%
Luogo di lavoro All'aperto (nessuna luce solare diretta), nessun gas corrosivo, nessun gas infiammabile, nessuna foschia dell'olio, nessuna polvere
Altitudine 1000 metri o di meno


    Modello
Specificazione Unità JK60BLS01 JK60BLS02 JK60BLS03 JK60BLS04
Numero della fase Fase 3
umber di Pali Pali 8
Tensione nominale VCC 48
Velocità stimata RPM 3000
Coppia di torsione stimata N.m 0,3 0,6 0,9 1,2
Corrente nominale Amp 2,8 5,2 7,5 9,5
Potere stimato W 94 188 283 377
Coppia di torsione di punta N.m 0,9 1,8 2,7 3,6
Picco di corrente Amp 8,4 15,6 22,5 28,5
Parte posteriore E.M.F V/Krpm 12,1 12,6 12,4 13,3
Costante di coppia di torsione N.m/A 0,116 0,12 0,118 0,127
Inerzia del rotore Kg.c㎡ 0,24 0,48 0,72 0,96
Statura millimetro 78 99 120 141
Peso Chilogrammo 0,85 1,25 1,65 2,05
Sensore Honeywell
Classe d'isolamento B
Grado di protezione IP30
Temperatura di stoccaggio -25~+70℃
Temperatura di funzionamento -15~+50℃
Umidità di lavoro <>
Luogo di lavoro Nessuna luce solare diretta, gas anti corrosivo, gas infiammabile, foschia dell'olio, nessuna polvere.
Altitudine 1000m o sotto



Parametro Min Stimato Massimo Unità
Motore Hall Sensor Angle 120°/240°
Input di corrente continua 12 24 30 V
Determini l'uscita corrente   5 8
Velocità adatta del motore 0   20000 RPM
Hall Sensor Voltage 4,5 5 5,5 V
Hall Sensor Current   20   mA
Potenziometro esterno   10K   Ω



Segno

definisca

DC+/DC-

L'input dell'alimentazione elettrica (DC12V~DC30V) non fa l'errore per + e -

U, V, W

I cavi principali del motore collegano i cavi spessi

Hu, alta tensione, Hw

Il cavo principale del segnale di Corridoio si collega     (cavi sottili Hu, alta tensione, Hw)

REF+

Alimentazione elettrica di Corridoio + (per l'input +5V del corridoio del motore)

Riferimento

Alimentazione elettrica di Corridoio - (terra del corridoio collegare questo porto)

VCC

Porto esterno dell'alimentazione elettrica del potenziometro (può usare appena per il potenziometro, non può per altri circuiti esterni)

Lo SV

Terminale esterno del potenziometro (vedi il regolamento della velocità della nota)



COM

porto comune (a basso livello)

F/R

Direzione: inversione di andata e a basso livello ciondolante o ad alto livello         nota 1

En

Permetta a: ad alto livello/fermata a basso livello/funzionamento           nota 1

BRK

Freno veloce: ad alto livello/fermata a basso livello/funzionamento         nota 1



Driver senza spazzola 10V~30VDC 0A-8A del motore di CC JKBLD120 per il motore di 0-120w BLDC 0

Driver senza spazzola 10V~30VDC 0A-8A del motore di CC JKBLD120 per il motore di 0-120w BLDC 1

Driver senza spazzola 10V~30VDC 0A-8A del motore di CC JKBLD120 per il motore di 0-120w BLDC 2

Driver senza spazzola 10V~30VDC 0A-8A del motore di CC JKBLD120 per il motore di 0-120w BLDC 3

Driver senza spazzola 10V~30VDC 0A-8A del motore di CC JKBLD120 per il motore di 0-120w BLDC 4

Driver senza spazzola 10V~30VDC 0A-8A del motore di CC JKBLD120 per il motore di 0-120w BLDC 5
