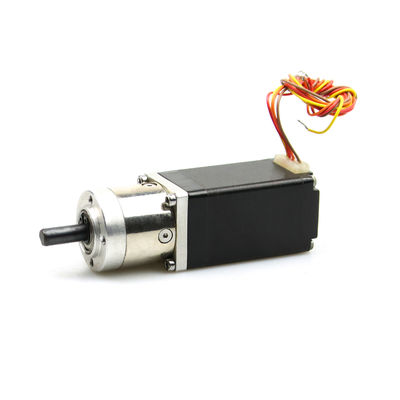

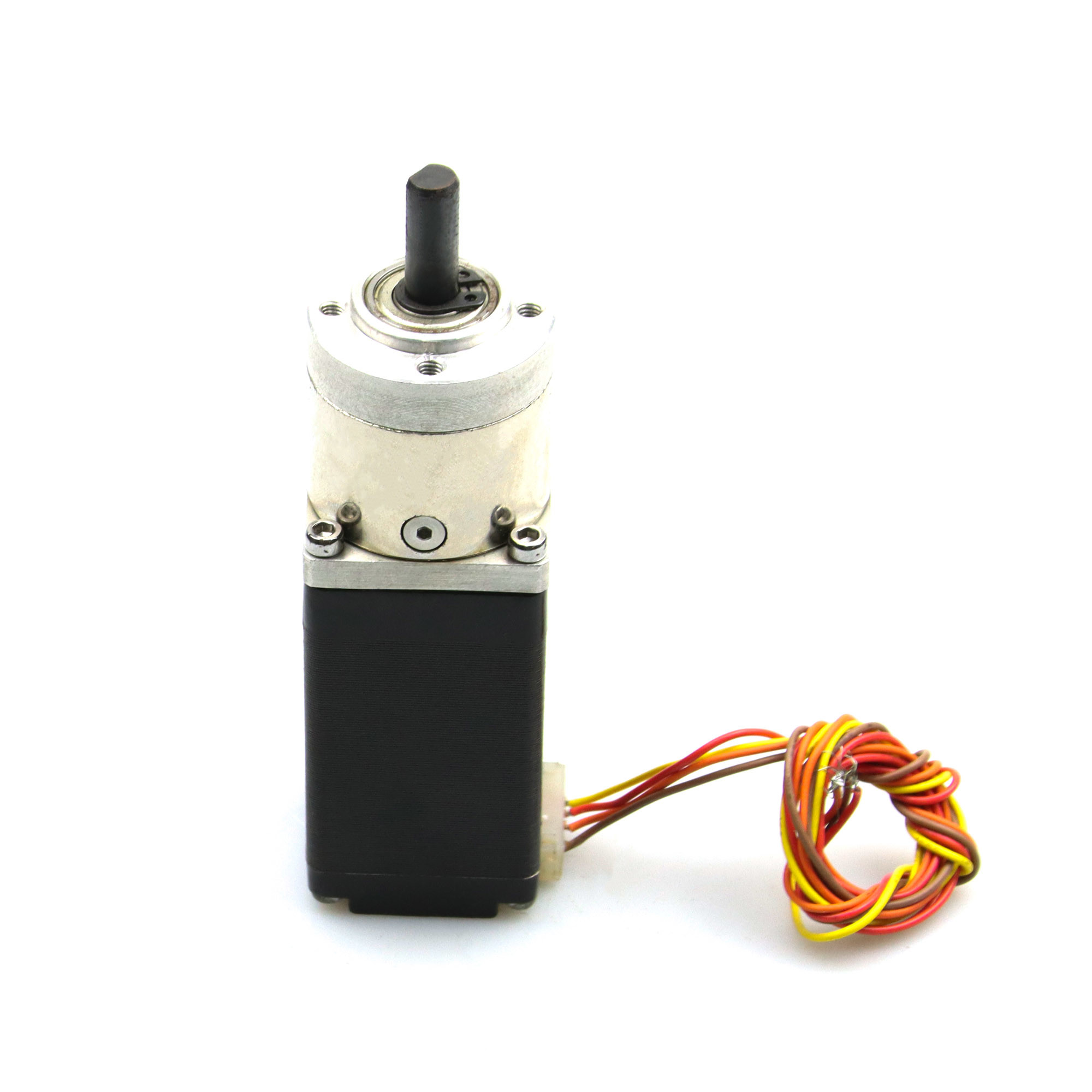

La tenuta di Nema11 28HSP 1200g.Cm serra il motore passo a passo miniatura con il cambio

Nema11 mini 28HSP innestato 1200g.cm che tiene coppia di torsione con il motore passo a passo del cambio planetario

I motori passo a passo sono conosciuti per le loro capacità di posizionamento accurate ed alta consegna di coppia di torsione alle velocità basse, ma richiedono l'incollatura attenta di assicurare alle partite del motore i parametri dell'applicazione e del carico, per minimizzare la possibilità dei punti o dell'arresto persi del motore. Aggiungendo un cambio ad un sistema motorio passo passo può migliorare la prestazione del motore facendo diminuire il rapporto di inerzia del carico--motore, aumentando la coppia di torsione al carico e la riduzione delle oscillazioni del motore.


specificazione 1.Genaral dei motori passo a passo:

• Angolo di punto (gradi): 1,8 gradi
• Fase: 2
• Tipo: Ibrido
• Number di modello: NEMA11
• Modello: JK28HS51-0674PG5.18
• Tenuta della coppia di torsione: 1200g.cm
• Corrente/fase: 0.67A
• Lunghezza del motore: 51mm
• Diametro dell'asse: 6mm
• Aumento di temperatura: inferiore a ℃ 80
• Temperatura ambiente: -20 ℃ ~ + ℃ 50
• Resistenza di isolamento: 100MΩ minimo, 500VDC
• Resistenza dielettrica: 500VAC per 1 minuto
• Rimozione radiale dell'asse: 0,02 massimo (carico di 450 g)
• Rimozione assiale dell'asse: 0.08Max. (carico di 450 g)
• Forza radiale massima: 28N (20mm dalla flangia)
• Forza assiale massima: 10N
• dimensione: Circa 28x28x51mm


specificazione 2.Electrical del moror passo passo Nema11

Modello no.	Angolo di punto	Lunghezza del motore	Corrente /Phase	Resistenza /Phase	Induttanza /Phase	Tenuta della coppia di torsione	# dei cavi	Inerzia del rotore	Motore Peso
	(°)	(L) millimetro		Ω	MH	g.cm	No.	g.cm	Chilogrammo
JK28HS32-0674PG5.18	1,8	32	0,67	5,6	3,4	600	4	9	0,11
JK28HS45-0674PG51	1,8	45	0,67	6,8	4,9	950	4	12	0,14
JK28HS51-0674PG71	1,8	51	0,67	9,2	7,2	1200	4	18	0,2

3.Drawing del motore di punto JK28HS51 con il codificatore:


attrezzatura 4.Produce:



processo 5.Production:

6.Advantages del motore passo a passo ibrido

Il motore è semplice nella costruzione, affidabile.
Allo stato di fermata, il motore ha coppia di torsione completa.
I motori sono meno costosi.
Richiedono poca manutenzione.
Il motore passo a passo ha una risposta eccellente ed accurata avviarsi, di arresto e di inversione.
