Luogo di origine: | Jiangsu, Cina (continente) |
Marca: | Jkongmotor |
Certificazione: | CE, ROHS,ISO9001 |
Numero di modello: | DM542 |
Quantità di ordine minimo: | 3-10PCS |
---|---|
Prezzo: | US$15.8 ~ US$23.5 |
Imballaggi particolari: | con il cartone dell'esportazione. grande quantità con il pallet |
Tempi di consegna: | Per i campioni, 7-15 giorni/per il lotto, 15-25days |
Termini di pagamento: | T/T, paypal, Western Union, L/C |
Capacità di alimentazione: | 100000PCS/Month |
Nome: | Regolatore del motore passo a passo | Tensione di rifornimento: | 18VDC - 60VDC |
---|---|---|---|
corrente: | 1A - 4.2A | peso: | 300g |
Certificato: | CE ROHS | Motore abbinato: | Motore facente un passo Nema17/23 |
colore: | blu | Certificazione: | CE, ROHS, ISO9001 |
Vantaggio: | Stabilità di velocità e controllo convenienti, nessun computer di bisogno o generatore di impulsi pe | MOQ: | 3pcs |
Evidenziare: | Regolatore del motore passo a passo DM542,Driver del motore passo a passo DM542,driver digitale del NEMA 17 |

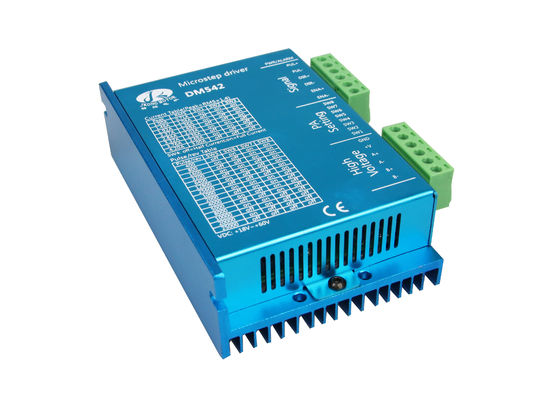

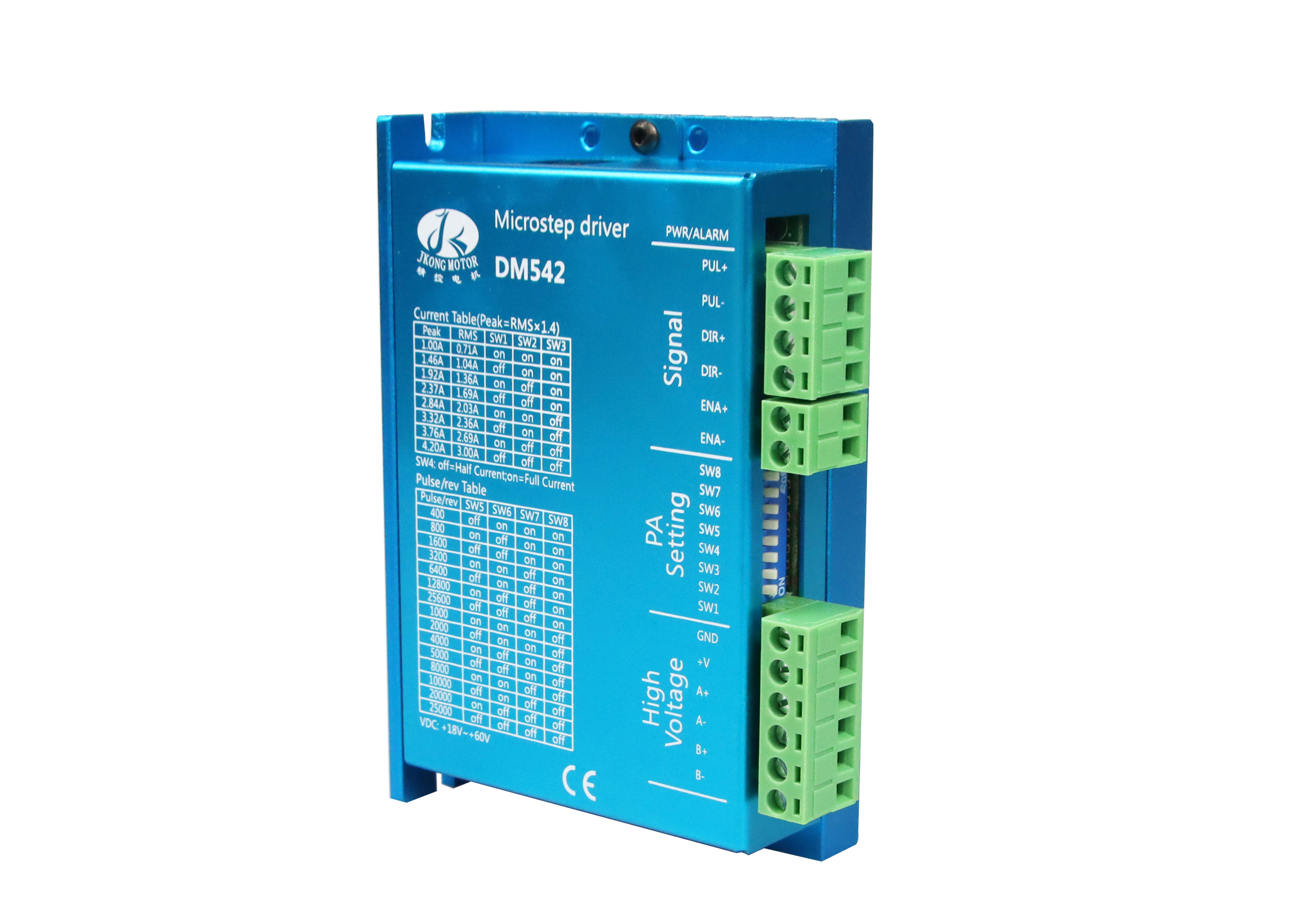

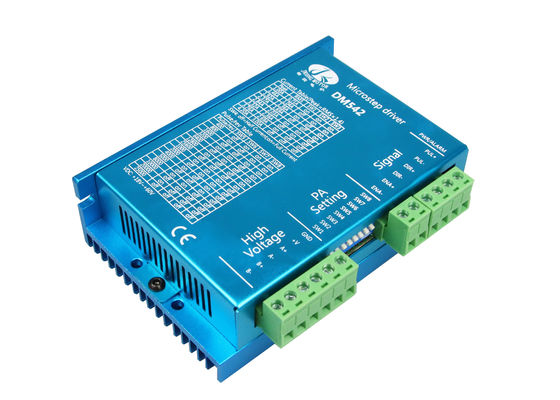

Regolatore digitale del motore passo a passo dell'azionamento 18V~60VDC Nema17/23 di punto DM542
Panoramica:
Il collegamento fra il driver ed il motore facente un passo ibrido bifase è a quattro vie. Le bobine del motore sono collegate parallelamente e dentro
la serie ed il metodo del collegamento è buoni. La prestazione ad alta velocità è buona, ma la corrente del driver è grande (1,73 volte la bobina del motore
corrente). La corrente di azionamento è uguale alla corrente di bobina del motore.
Caratteristiche | |
Tensione in ingresso | CC 18~60V |
Corrente d'uscita | 1.0A~4.2A (picco) |
Corrente di ingresso | <4a> |
Umidità | Non condensazione, nessun goccioline di acqua |
Consumo | Consumo: 80W |
Facendo uso dell'ambiente | -10 ~ il ℃ 45, evita la polvere ed il gas corrosivo |
Ambiente di stoccaggio | -40~+70℃ |
Peso | 200g |
Segnale di controllo | ||
Simbolo | Nome | |
PUL+ | Segnale di impulso + |
Compatibile con 5/12/24V |
PUL | Segnale di impulso - | |
DIR+ | Direzione signal+ |
Compatibile con 5/12/24V |
DIR- | Segnale di direzione | |
ENA+ | Permetta al segnale + | / |
ENA- | Permetta al segnale - | / |
Adeguamento della risoluzione dei problemi | ||
Indicatore dell'allarme | Ragioni | Misure |
LED fuori dal giro | Collegamento sbagliato per potere | Controlli i collegamenti del potere |
LED fuori dal giro | Basso tensioni per potere | Ingrandica la tensione di potere |
Il motore non funziona, senza | Collegamento sbagliato del motore passo a passo | Corregga i suoi collegamenti |
tenuta della coppia di torsione | Il segnale di RISISTEMAZIONE è efficace quando fuori linea | Renda la RISISTEMAZIONE inefficace |
Il motore non funziona, ma mantiene | Senza segnale di impulso dell'input | Regoli PMW & il livello del segnale |
tenuta della coppia di torsione | Senza segnale di impulso dell'input | Regoli PMW & il livello del segnale |
Il motore esegue la direzione sbagliata | Il collegamento dei cavi sbagliati | Collegamento del cambiamento per c'è ne di 2 cavi |
Il motore esegue la direzione sbagliata | Segnale sbagliato di direzione dell'input | Regolazione di direzione del cambiamento |
La coppia di torsione di tenuta del motore è | Troppo piccolo riguardante la regolazione corrente | Regolazione corretta della corrente nominale |
La coppia di torsione di tenuta del motore è | L'accelerazione è troppo veloce | Riduca l'accelerazione |
La coppia di torsione del motore è troppo piccola | Stalle del motore | Elimini il guasto meccanico |
La coppia di torsione del motore è troppo piccola | Il driver non abbina con il motore | Cambi un driver adatto |
