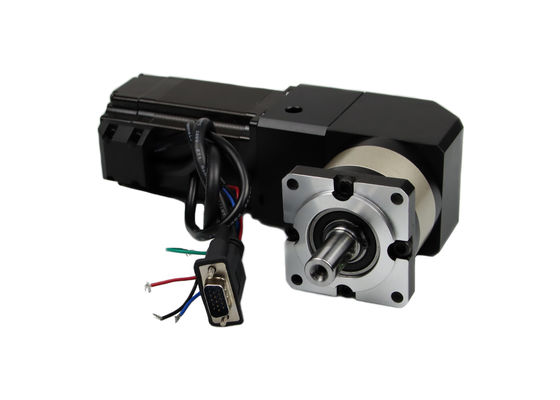

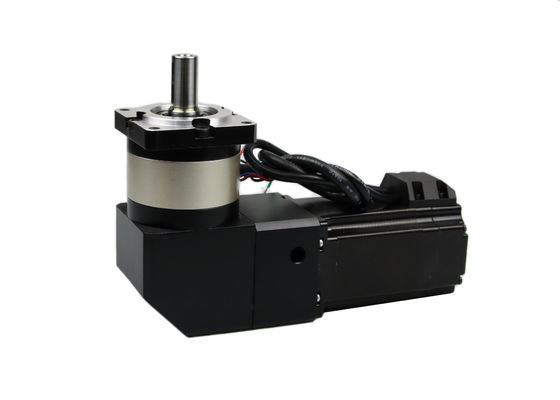

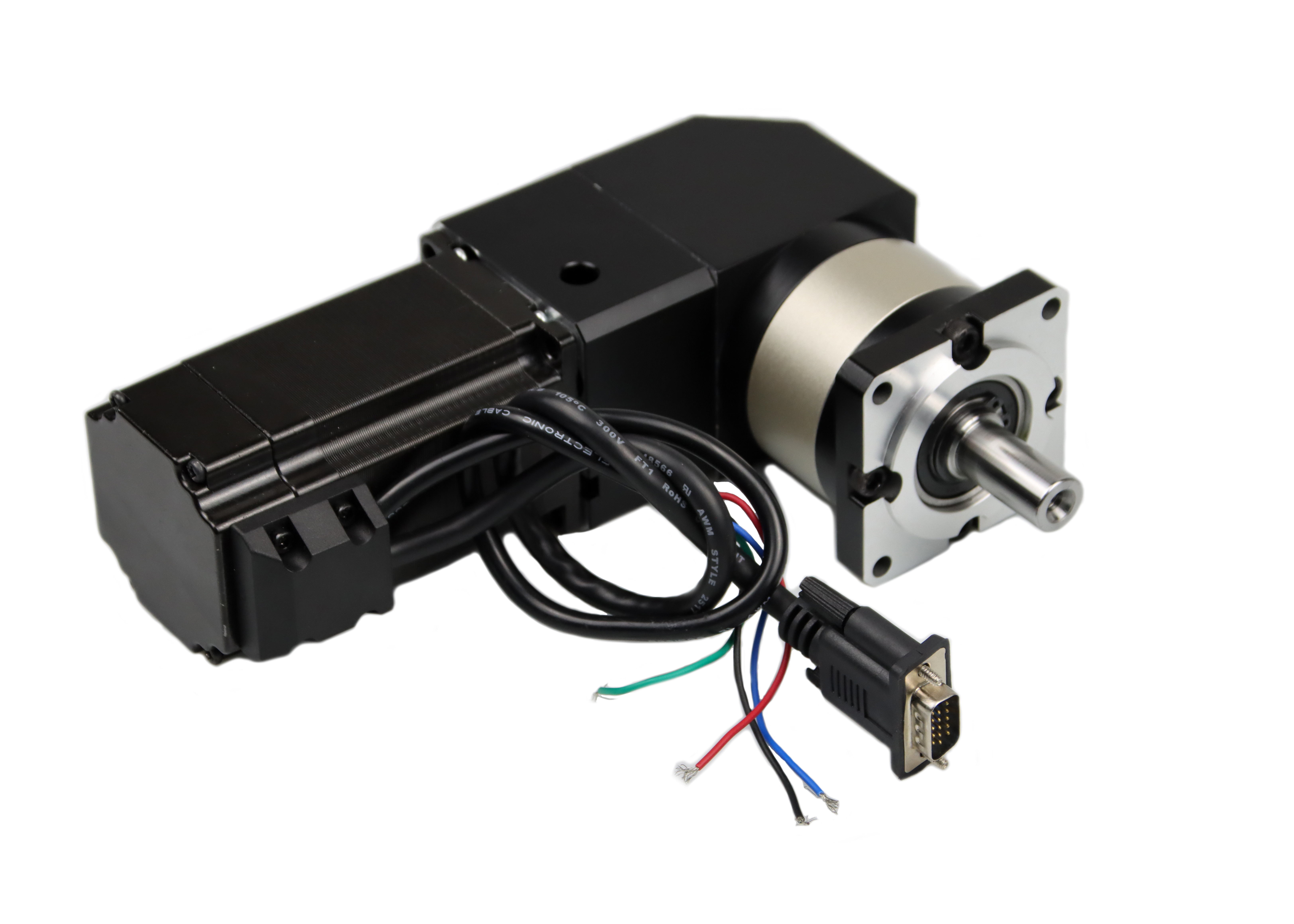

Nema23 18kg. Il cm 4.2A ha innestato il motore di CNC Stepepr con il 1:3 WPLF60 cambio di angolo di 90 gradi

Nema23 18kg.cm 4.2A ha innestato il motore dello stepepr di CNC con il 1:3 WPLF60 cambio di angolo di 90 gradi

specificazione 1.Genaral dei motori passo a passo:

• Aumento di temperatura: inferiore a ℃ 80
• Temperatura ambiente: -20 ℃ ~ + ℃ 50
• Resistenza di isolamento: 100MΩ minimo, 500VDC
• Resistenza dielettrica: 500VAC per 1 minuto
• Rimozione radiale dell'asse: 0,02 massimo (carico di 450 g)
• Rimozione assiale dell'asse: 0.08Max. (carico di 450 g)
• Forza radiale massima: 28N (20mm dalla flangia)
• Forza assiale massima: 10N

• Angolo di punto (gradi): 1,8 gradi
• Fase: 2
• Tipo: Ibrido
• Number di modello: NEMA23
• Modello: JK57HS76-4204BFED-0.35M+WPLF60
• Tenuta della coppia di torsione: 18kg.cm;
• Corrente/fase: 14.2A
• Lunghezza del motore: 76mm
• Lunghezza del codificatore: 20mm
• Diametro dell'asse: 8mm
• lunghezza dell'asse: 21mm
• dimensione: Circa 57x57x76mm


specificazione 2.Electrical del motore di punto Nema23:

Modello no.	Angolo di punto	Lunghezza del motore	Corrente /Phase	Resistenza /Phase	Induttanza /Phase	Tenuta della coppia di torsione	# dei cavi	Coppia di torsione del dente d'arresto	inerzia del rotore del 转	Massachussets
	(°)	(L) millimetro		Ω	MH	N.m	No.	g.cm	g.cm	Chilogrammo
JK57HS41-1006	1,8	41	1	7,1	8	0,48	6	250	150	0,47
JK57HS41-2008	1,8	41	2	1,4	1,4	0,39	8	250	150	0,47
JK57HS41-2804	1,8	41	2,8	0,7	1,4	0,55	4	250	150	0,47
JK57HS51-1006	1,8	51	1	6,6	8,2	0,72	6	300	230	0,59
JK57HS51-2008	1,8	51	2	1,8	2,7	0,9	8	300	230	0,59
JK57HS51-2804	1,8	51	2,8	0,83	2,2	1,01	4	300	230	0,59
JK57HS56-2006	1,8	56	2	1,8	2,5	0,9	6	350	280	0,68
JK57HS56-2108	1,8	56	2,1	1,8	2,5	1	8	350	280	0,68
JK57HS56-2804	1,8	56	2,8	0,9	2,5	1,2	4	350	280	0,68
JK57HS64-2804	1,8	64	2,8	0,8	2,3	1	4	400	300	0,75
JK57HS76-2804	1,8	76	2,8	1,1	3,6	1,89	4	600	440	1,1
JK57HS76-3006	1,8	76	3	1	1,6	1,35	6	600	440	1,1
JK57HS76-3008	1,8	76	3	1	1,8	1,5	8	600	440	1,1
JK57HS82-3004	1,8	82	3	1,2	4	2,1	4	1000	600	1,2
JK57HS82-4008	1,8	82	4	0,8	1,8	2	8	1000	600	1,2
JK57HS82-4204	1,8	82	4,2	0,7	2,5	2,2	4	1000	600	1,2
JK57HS100-4204	1,8	100	4,2	0,75	3	3	4	1100	700	1,3
JK57HS112-3004	1,8	112	3	1,6	7,5	3	4	1200	800	1,4
JK57HS112-4204	1,8	112	4,2	0,9	3,8	3,1	4	1200	800	1,4

Produciamo il rapporto del cambio comprendiamo il 1:3,1: 10.

3.Drawing del motore passo a passo ibrido JK57HS76 con il cambio di angolo di drgree 90:


attrezzatura 4.Produce:



processo 5.Production:

6.Advantages del motore passo a passo dell'ibrido 57mm

Il motore è semplice nella costruzione, affidabile.
Allo stato di fermata, il motore ha coppia di torsione completa.
I motori sono meno costosi.
Richiedono poca manutenzione.
Il motore passo a passo ha una risposta eccellente ed accurata avviarsi, di arresto e di inversione.

   7.Applications del motore elettrico di Nema23/57mm:

Poichè il motore passo a passo è digitale facendo uso di un impulso di input, sono adatti ad uso con i sistemi controllati da computer.
Sono utilizzati nel controllo numerico delle macchine utensili.
Utilizzato nelle unità a nastro, nelle unità disco floscie, in stampatrici ed in orologi elettrici.
Il motore passo a passo inoltre utilizza in tracciatore DI X-Y e nella robotica.
Ha ampia applicazione nelle industrie tessili e nei montaggi del circuito integrato.
Le altre applicazioni del motore passo a passo sono in veicoli spaziali lanciati per le esplorazioni scientifiche dei pianeti ecc.
Questi motori inoltre trovano varie applicazioni commerciali, mediche e militari ed anche utilizzato nella produzione dei film della fantascienza.
I motori passo a passo dei microwatts sono utilizzati negli orologi.
Nella macchina utensile, i motori passo a passo con le valutazioni di parecchi dieci dei chilowatt è utilizzato.
