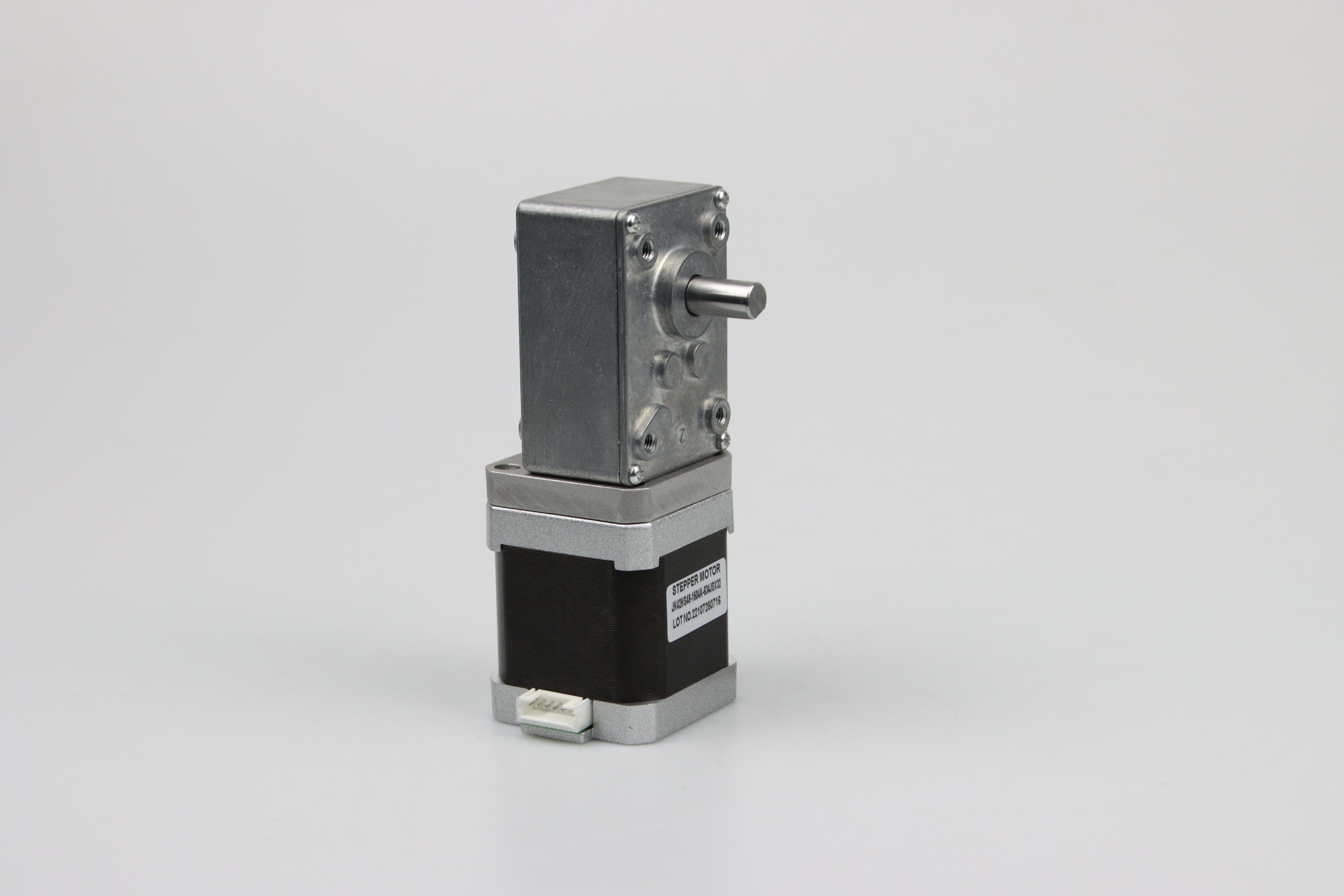

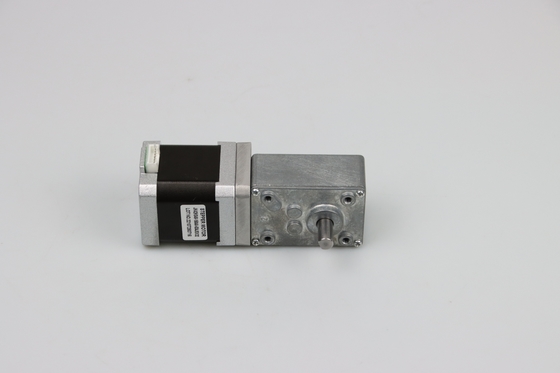

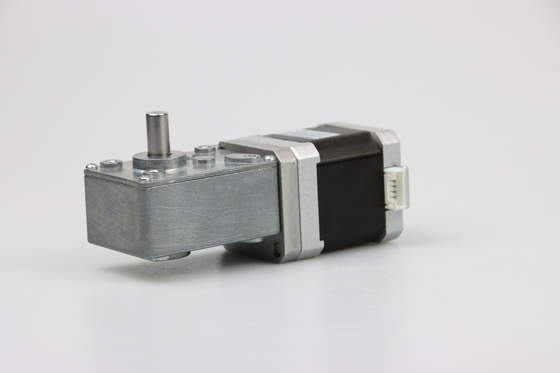

5.5kg. Motore passo a passo dell'ingranaggio a vite continua di cm Nema17 1.5A per il posizionamento della pista della macchina fotografica

5.5kg. Motore passo a passo dell'ingranaggio a vite di cm Nema17 1.5A con il connettore per il posizionamento della pista della macchina fotografica

specificazione 1.Genaral dei motori passo a passo:

• Angolo di punto (gradi): 1,8 gradi
• Fase: 2
• Tipo: Ibrido
• Number di modello: NEMA17
• Modello: JK42HS48-1504A-634JSX32
• Tenuta della coppia di torsione: 5.5kg.cm;
• Corrente/fase: 1.5A
• Lunghezza del motore: 48mm
• Diametro dell'asse: 8mm
• Aumento di temperatura: inferiore a ℃ 80
• Temperatura ambiente: -20 ℃ ~ + ℃ 50
• Resistenza di isolamento: 100MΩ minimo, 500VDC
• Resistenza dielettrica: 500VAC per 1 minuto
• Rimozione radiale dell'asse: 0,02 massimo (carico di 450 g)
• Rimozione assiale dell'asse: 0.08Max. (carico di 450 g)
• Forza radiale massima: 28N (20mm dalla flangia)
• Forza assiale massima: 10N
• dimensione: Circa 42x42x48mm


specificazione 2.Electrical del moror passo passo Nema17:

Produciamo il rapporto del cambio includiamo il 1:17, 1: 32, 1: 50.

3.Drawing del motore di punto JK42HS48 con il codificatore:


attrezzatura 4.Produce:



processo 5.Production:

6.Advantages del motore passo a passo ibrido

Il motore è semplice nella costruzione, affidabile.
Allo stato di fermata, il motore ha coppia di torsione completa.
I motori sono meno costosi.
Richiedono poca manutenzione.
Il motore passo a passo ha una risposta eccellente ed accurata avviarsi, di arresto e di inversione.

   7.Applications del motore elettrico di 42mm:

Poichè il motore passo a passo è digitale facendo uso di un impulso di input, sono adatti ad uso con i sistemi controllati da computer.
Sono utilizzati nel controllo numerico delle macchine utensili.
Utilizzato nelle unità a nastro, nelle unità disco floscie, in stampatrici ed in orologi elettrici.
Il motore passo a passo inoltre utilizza in tracciatore DI X-Y e nella robotica.
Ha ampia applicazione nelle industrie tessili e nei montaggi del circuito integrato.
Le altre applicazioni del motore passo a passo sono in veicoli spaziali lanciati per le esplorazioni scientifiche dei pianeti ecc.
Questi motori inoltre trovano varie applicazioni commerciali, mediche e militari ed anche utilizzato nella produzione dei film della fantascienza.
I motori passo a passo dei microwatts sono utilizzati negli orologi.
Nella macchina utensile, i motori passo a passo con le valutazioni di parecchi dieci dei chilowatt è utilizzato.
