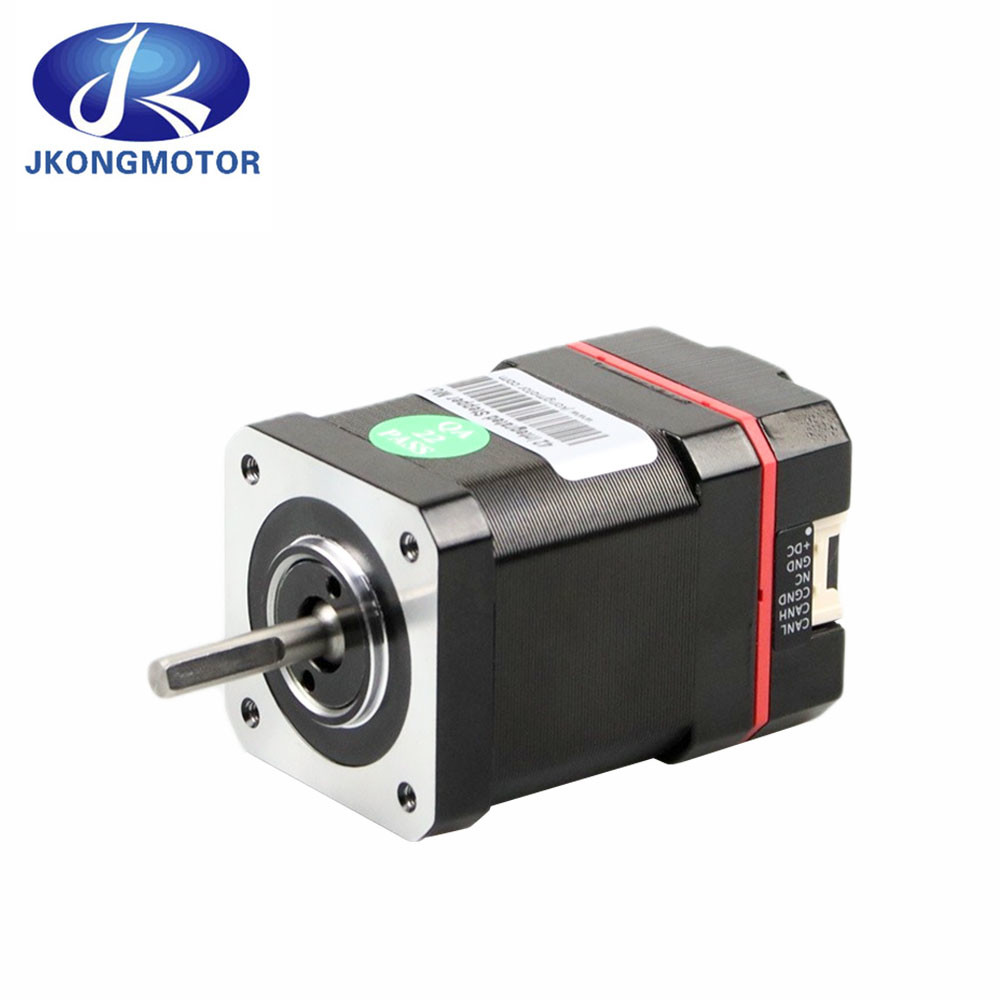

RS485 CANopen 0.48N.M/0.72N.M Nema 17 ha integrato il motore passo a passo del ciclo chiuso con il supporto CANopen standard CiA402 del driver 47/60mm
Motori passo a passo integrati. I motori passo a passo integrati fondono il motore di punto più le componenti di controllo e dell'azionamento in un a un dispositivo. Gli steppers integrati offrono una progettazione di economia di spazio che riduce i collegamenti e risparmia su costo sopra il motore e gli elementi motori separati.
STM è un azionamento + un motore + un'unità di controllo, motore di punto di fusione, azionamento e le tecnologie del regolatore in un risparmio su spazio, nei collegamenti ed in un costo a un dispositivo e d'offerte sopra il motore e le soluzioni convenzionali dell'azionamento. I modelli «di S» offrono le opzioni di controllo quali il punto e la direzione, entrata analogica, controllo della leva di comando e comandi ospite facendo uso del linguaggio di comando di si (SCL). Lo SCL tiene conto controllo via i comandi di serie inviati da un dispositivo ospite quali un PC o uno SpA. Ciò permette all'utente di eseguire vari moto, ingresso/uscita e mansioni di stato di sistema in tempo reale tramite dispositivo di serie ospite.
1. il NEMA ibrido 17 di 42mm ha integrato la specificazione di Genaral del motore passo a passo:
Nome | Motore passo a passo con il codificatore integrato |
Modello | Motore passo a passo integrato per la stampante 3d |
Tipo del motore | STM ha integrato gli Steppers |
Tensione nominale | 21v ~ 36v |
Tenuta della coppia di torsione | 0.48N.m / 0.72N.m |
Angolo di punto | 1,8 gradi |
Corrente | 0.8A ~ 2.0A |
Asse | asse D tagliata di 5mm |
Controllo di sostegno | CANopen CiA402 |
Uso | Stampando, AOI, il legame del pannello, le attrezzature di trasferimento, ecc. in PWB hanno collegato l'attrezzatura; |
2, caratteristiche del driver integrato del regolatore del motore passo a passo:
1): Una nuova generazione di tecnologia di 32 bit DSP.
2): Protocollo standard di CANopen CiA402 di sostegno.
3): terminale di funzione d'entrata di 4 modi, terminale bidirezionale di funzione d'uscita.
4): Il decadimento di coppia di torsione è ridotto e la velocità può raggiungere 3000rpm.
5): Uscita incorporata dell'allarme per controllo facili.
6): Regoli intelligentemente corrente, riduca la vibrazione, rumore e calore ed efficienza di aumento di 35%.
7): Gamma di tensione: DC24~36V.
8): le 16 suddivisioni regolabili, il difetto è 1000pulse/r.
9): Alta velocità e rigidità eccellente, integrazione perfetta di servo e di passo passo.
10): Con la sovratensione, il undervoltage, la sovracorrente ed altre funzioni di protezione.
11): Progettazione integrata con il motore di azionamento. Installazione facile, piccola orma e collegamenti semplici.
3, applicazione del motore passo a passo integrato dell'azionamento:
Stampando, AOI, il legame del pannello, le attrezzature di trasferimento, ecc. in PWB hanno collegato l'attrezzatura; attrezzatura relativa della macchina fotografica quali la macchina fotografica e l'impronta digitale; macchina a cristallo solida, macchina di legame del cavo, dispenser, beam splitter e macchina a nastro del pacchetto nell'imballaggio.
4, specificazione generale del servomotore integrato di punto:
Specificazione | Serie di ISM42-C | |||
Unità | Minimo | Tipico | Massimo | |
Corrente d'uscita | 0.8~2.0 | - | 2 | |
Tensione in ingresso | VCC | 24 | 24 | 36 |
Corrente di ingresso stimata | mA | 10 | 10 | 50 |
Tensione in ingresso stimata | V | - | 24 | 24 |
Frequenza di impulso | chilociclo | 0 | - | 200 |
Resistenza di isolamento | MΩ | 100 | - | - |
5, dati di Techical:
Dati di Techical | |||
Nome | Unità | ISM42-C1 | ISM42-C2 |
fase | Fase | 2 | 2 |
Tensione nominale | V (CC) | 21~36 | 24~36 |
Corrente d'uscita | 0.8~2.0 | 0.8~2.0 | |
Tenuta della coppia di torsione | N.m | 0,48 | 0,72 |
Lunghezza del motore | millimetro | 47 | 60 |
Peso | Chilogrammo | 0,5 | 0,65 |
Grado dell'isolamento | - | B | B |
Temperatura di funzionamento | ℃ | 0~55 | 0~55 |
6, descrizione terminale:
Descrizione terminale | |||
Pin | Funzione | Nota | Disegno schematico dell'interfaccia |
PWR | Indicatore di potenza | Di potere indicatore sopra | |
ALM | Indicatore dell'allarme | Allarme che pesca indicatore | |
X0-X3 | un terminale di 4 input | Terminale dell'ingresso/uscita, alimentazione elettrica del segnale 24V, supporto NPN e modi dei collegamenti di PNP due, modifica terminale del software di funzione di sostegno | |
XCOM | Terreno comunale introdotto | ||
Y0-Y1 | terminale di uscita 2 | ||
YCOM | Uscita comune | ||
CANH | Terminale di comunicazione | Cavo di comunicazione di CANH | |
CANL | Terminale di comunicazione | Cavo di comunicazione di CANL | |
+DC | Terminale positivo dell'input di potere | DC24~36V | |
Terra | Terminale negativo dell'input di potere |
7, terminale dell'ingresso/uscita:
Terminale dell'ingresso/uscita: | ||
Pin | Nome | Funzione |
X0 | Terminale introdotto | Terminale dell'ingresso/uscita, alimentazione elettrica del segnale 24V, supporto NPN e modi dei collegamenti di PNP due, modifica terminale del software di funzione di sostegno |
X1 | ||
X2 | ||
X3 | ||
XCOM | Terminale comune dell'input | |
Y0 | Terminale di uscita | Il terminale di uscita, la corrente di azionamento massima è 50mA, modificatio terminale del software di funzione di sostegno |
Y1 | ||
YCOM | Terminale di uscita comune |
8, regolazioni del DIP switch:
Regolazioni del DIP switch: | ||
Pin | Segno | Funzione |
1 | SW1 | SW1: Resistenza terminale |
2 | SW2 | SW2-5: Regolazione di indirizzo |
3 | SW3 | |
4 | SW4 | |
5 | SW5 |
9, regolazione del porto di potere:
Regolazione del porto di potere: | ||
Pin | Nome | Funzione |
CANL | Porta di comunicazione | Linea di comunicazione di CANL CANH |
CANH | ||
CGND | Indirizzo di comunicazione | Linea di comunicazione della LATTA |
NC | ||
Terra | Porto di potere | CC: 24V~ 36V |
+DC |
10, rilascio dell'allarme:
Rilascio dell'allarme: | |||
Codice di errore | Informazioni di errore | Luce di avvertimento di ALM | Risistemazione |
Err1: (0x01) | Sovracorrente o cortocircuito fase per fase | Spenga la risistemazione | |
Err2: (0x02) | La tensione di alimentazione elettrica è troppo alta | Serratura/ripristino automatico | |
Err3: (0x03) | La tensione di alimentazione elettrica è troppo bassa | Serratura/ripristino automatico | |
Err5: (0x05) | Dal torlance | Spenga la risistemazione |
11, ambiente di uso:
Ambiente di uso: | ||
Metodo di raffreddamento | Raffreddamento del dissipatore di calore | |
Ambiente di uso: | Ambiente di uso | Stia alla larga dall' altro apparecchio di riscaldamento il più distante possibile, eviti la polvere, la foschia dell'olio, il gas corrosivo, forti posti di vibrazione, proibisca il gas infiammabile e la polvere conduttiva |
Temperatura | 0℃ ~ 50℃ | |
Umidità | 40 ~ RH di 90% (nessuna condensazione) | |
Scossa | 10 ~ 55Hz/0.15mm | |
Temperatura di stoccaggio | -20℃ ~ +80℃ |
12, prodotto dimensionano: (Unit=mm)
13, progettazione su misura:
Se questo motore non abbina con la vostra richiesta. Senta libero prego per contattare con noi, possiamo fare l'asse su misura/bobina/flangia di supporto/cavo/connettore/codificatore/freno/cambio ed altri. Vogliamo parallelamente gli impianti con voi ed il vostro gruppo per progettare un motore che misura i bisogni precisi della vostra applicazione. Tutti gli ingegneria e supporto è fatta in-house.
14, tipi su misura dell'asse:
