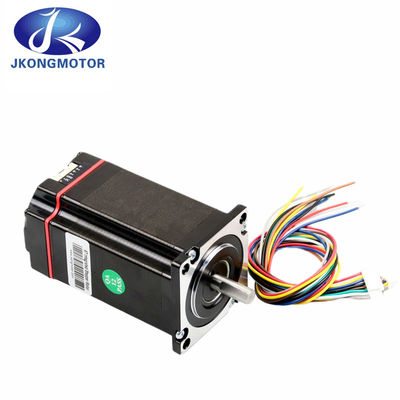

RS485 CANopen 1.2N.M/2.2N.M/3N.M Nema 23 ha integrato il motore passo a passo del ciclo chiuso con il driver 56/80mm CANopen CiA402

RS485 CANopen 1.2N.M/2.2N.M/3N.M Nema 23 ha integrato il motore passo a passo del ciclo chiuso con il driver 56/80mm CANopen CiA402

STM ha fuso le tecnologie del motore e dell'azionamento di punto in un risparmio su spazio, nei collegamenti ed in un costo a un dispositivo e d'offerte sopra il motore e le soluzioni convenzionali dell'azionamento. Con il regolatore, STM ha più opzioni di controllo e blocca la rilevazione e bloccare le funzioni di prevenzione.

Il motore integrato serie del ISM57 di JKONGMOTOR è un rendimento elevato redditizio e, motore con l'azionamento integrato. È basato sulla tecnologia corrente digitale avanzata di controllo e caratterizza l'alta coppia di torsione, a basso rumore e la vibrazione bassa. I parametri operativi sono selezionabili con interruttore.

La serie della DOTTRINA di JKONGMOTOR ha integrato i motori passo a passo è motori passo a passo integrati versatili compatti che soddisfanno quasi tutta l'esigenza di un sistema motorio passo passo compatto. La gamma della forza proviene da 0,2 a 25Nm nel NEMA 17 (43mm) di dimensione della flangia al NEMA 43 (110mm). L'idea di base nei motori di DOTTRINA è di minimizzare i costi dell'installazione ma anche di fare una componente che è protetta molto meglio da rumore elettrico che può essere un problema tipico quando usando i cavi lunghi fra il regolatore ed il motore. Il motore passo a passo, il sensore del corridoio o il codificatore e l'elettronica sono sviluppati specialmente da JKONGMOTOR in modo che formino insieme un'unità chiusa in cui il driver ed il regolatore di potere è montato dentro il motore in una sezione chiusa.

1. il NEMA ibrido 23 di 57mm ha integrato la specificazione di Genaral del motore passo a passo:

2, caratteristiche del driver integrato del regolatore del motore passo a passo:

1): Una nuova generazione di tecnologia di 32 bit DSP.

2): Protocollo standard di sostegno MODBUS-RTU.

3): terminale di funzione d'entrata di 4 modi, terminale bidirezionale di funzione d'uscita.

4): Il decadimento di coppia di torsione è ridotto e la velocità può raggiungere 3000rpm.

5): Uscita incorporata dell'allarme per controllo facili.

6): Regoli intelligentemente corrente, riduca la vibrazione, rumore e calore ed efficienza di aumento di 35%.

7): Gamma di tensione: DC24~50V.

8): le 16 suddivisioni regolabili, il difetto è 1000pulse/r.

9): Alta velocità e rigidità eccellente, integrazione perfetta di servo e di passo passo.

10): Con la sovratensione, il undervoltage, la sovracorrente ed altre funzioni di protezione.

11): Progettazione integrata con il motore di azionamento. Installazione facile, piccola orma e collegamenti semplici.

3, applicazione del motore passo a passo integrato dell'azionamento:

Stampando, AOI, il legame del pannello, le attrezzature di trasferimento, ecc. in PWB hanno collegato l'attrezzatura; attrezzatura relativa della macchina fotografica quali la macchina fotografica e l'impronta digitale; macchina a cristallo solida, macchina di legame del cavo, dispenser, beam splitter e macchina a nastro del pacchetto nell'imballaggio.

4, la specificazione generale del NEMA 23 hanno integrato il motore passo a passo:

5, dati di Techical:

6, descrizione terminale:

Descrizione terminale
Pin	Funzione	Nota	Disegno schematico dell'interfaccia
PWR	Indicatore di potenza	Di potere indicatore sopra
ALM	Indicatore dell'allarme	Allarme che pesca indicatore
X0-X3	un terminale di 4 input	Terminale dell'ingresso/uscita, alimentazione elettrica del segnale 24V, supporto NPN e modi dei collegamenti di PNP due, modifica terminale del software di funzione di sostegno
XCOM	Terreno comunale introdotto
Y0-Y1	terminale di uscita 2
YCOM	Uscita comune
B	RS485 interfaccia di comunicazione 1	2 insiemi dell'interfaccia di comunicazione RS485, usati per dentro e fuori il collegamento, di baud rate di difetto è 115200, formato di dati è: dati di 8 bit, nessuna cifra di controllo, 1 bit di stop.
A+
B	RS485 interfaccia di comunicazione 2
A+
+DC	Terminale positivo dell'input di potere	DC24~50V
Terra	Terminale negativo dell'input di potere

7, terminale dell'ingresso/uscita:

8, regolazioni del DIP switch:

9, regolazione del porto di potere:

10, rilascio dell'allarme:

Rilascio dell'allarme:
Codice di errore	Informazioni di errore	Luce di avvertimento di ALM	Risistemazione
Err1: (0x01)	Sovracorrente o cortocircuito fase per fase		Spenga la risistemazione
Err2: (0x02)	La tensione di alimentazione elettrica è troppo alta		Serratura/ripristino automatico
Err3: (0x03)	La tensione di alimentazione elettrica è troppo bassa		Serratura/ripristino automatico
Err5: (0x05)	Dal torlance		Spenga la risistemazione

11, ambiente di uso:

12, prodotto dimensionano: (Unit=mm)

13, progettazione su misura:

Se questo motore non abbina con la vostra richiesta. Senta libero prego per contattare con noi, possiamo fare l'asse su misura/bobina/flangia di supporto/cavo/connettore/codificatore/freno/cambio ed altri. Vogliamo parallelamente gli impianti con voi ed il vostro gruppo per progettare un motore che misura i bisogni precisi della vostra applicazione. Tutti gli ingegneria e supporto è fatta in-house.

14, tipi su misura dell'asse:
