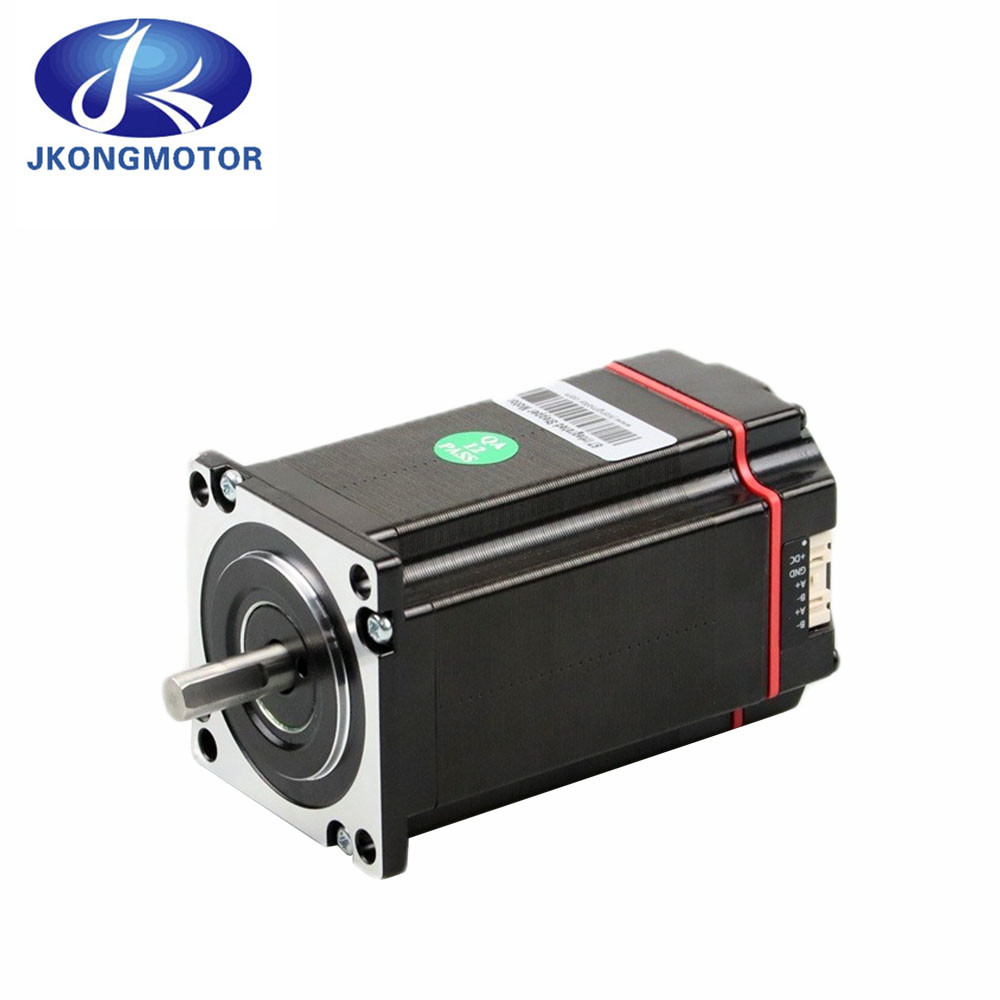

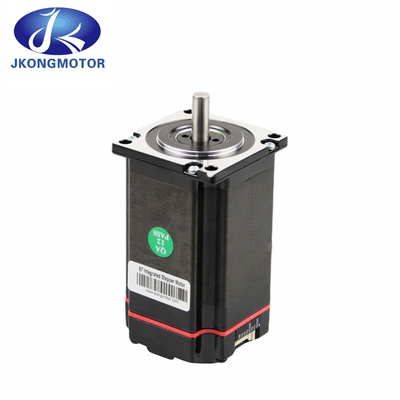

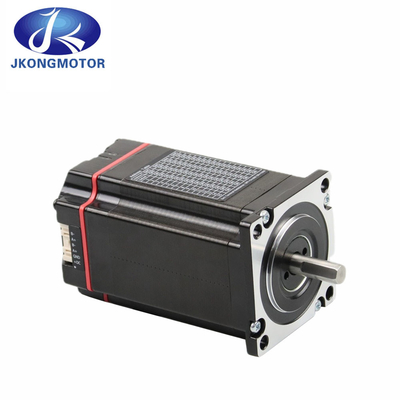

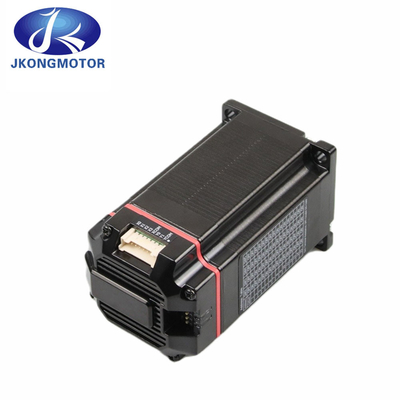

RS485 o CANopen 1.2N.M Nema 23 ha integrato il motore passo a passo con il driver 56 CANopen CiA402 o MODBUS del codificatore

RS485 o CANopen 1.2N.M Nema 23 ha integrato il motore passo a passo con il driver 56 CANopen CiA402 o MODBUS del codificatore

Il motore passo a passo integrato è un sistema di controllo molto economico di moto a causa della sua elettronica incorporata del regolatore e del driver del microstep che è integrata nell'assemblea. La serie integrata del motore passo a passo prende la congettura dalla compatibilità del driver e del motore passo a passo. La serie ISM42 e ISM57 è eccellente per le applicazioni semplici di moto. Il driver bipolare del microstep caratterizza le risoluzioni da 200-1600 punti/rivoluzione e caratterizza le disposizioni di arresto di cortocircuito e di temperatura eccessiva. I motori passo a passo, i driver ed i regolatori integrati sono disponibili nelle dimensioni 17 e 23 del NEMA, con le valutazioni di coppia di torsione da 31 a 425 once-pollici. I motori passo a passo di alta coppia di torsione sono utilizzati nell'offerta integrata di serie del motore passo a passo angolo di punto di 1,8 gradi con le lunghezze della pila di 1/2, di 1, di 2, o di 3, provvedendo a una vasta gamma di a coppia di torsione e di intertia della partenza. Se avete bisogno delle modifiche fatte sulle vostre bobine del motore passo a passo, le modifiche dell'asse e le addizionatrici del codificatore sono disponibili per monitoraggio a distanza della posizione.

I motori passo a passo integrati comprendono l'elettronica incorporata del driver del microstep, eliminante l'esigenza dei collegamenti e del collegamento del motore. La serie 23MDSI inoltre contiene un compilatore/regolatore semplici con le comunicazioni RS485. È disponibile in quattro lunghezze della pila, consegnanti 76 - 425 once-pollici di coppia di torsione. Il driver bipolare del microstep caratterizza le risoluzioni da 200-1600 punti/rivoluzione, fornente l'operazione rotatoria regolare. Il ISM42 e il ISM57 hanno integrato il motore passo a passo è disponibili in una versione dell'unico asse o in una versione dell'doppio asse con il codificatore facoltativo.

1. il NEMA ibrido 23 di 57mm ha integrato la specificazione di Genaral del motore passo a passo:

2, caratteristiche del driver integrato del regolatore del motore passo a passo:

1): Una nuova generazione di tecnologia di 32 bit DSP.

2): Protocollo standard di sostegno MODBUS-RTU.

3): terminale di funzione d'entrata di 4 modi, terminale bidirezionale di funzione d'uscita.

4): Il decadimento di coppia di torsione è ridotto e la velocità può raggiungere 3000rpm.

5): Uscita incorporata dell'allarme per controllo facili.

6): Regoli intelligentemente corrente, riduca la vibrazione, rumore e calore ed efficienza di aumento di 35%.

7): Gamma di tensione: DC24~50V.

8): le 16 suddivisioni regolabili, il difetto è 1000pulse/r.

9): Alta velocità e rigidità eccellente, integrazione perfetta di servo e di passo passo.

10): Con la sovratensione, il undervoltage, la sovracorrente ed altre funzioni di protezione.

11): Progettazione integrata con il motore di azionamento. Installazione facile, piccola orma e collegamenti semplici.

3, applicazione del motore passo a passo integrato dell'azionamento:

Stampando, AOI, il legame del pannello, le attrezzature di trasferimento, ecc. in PWB hanno collegato l'attrezzatura; attrezzatura relativa della macchina fotografica quali la macchina fotografica e l'impronta digitale; macchina a cristallo solida, macchina di legame del cavo, dispenser, beam splitter e macchina a nastro del pacchetto nell'imballaggio.

4, la specificazione generale del NEMA 23 hanno integrato il motore passo a passo:

5, dati di Techical:

6, descrizione terminale:

Descrizione terminale
Pin	Funzione	Nota	Disegno schematico dell'interfaccia
PWR	Indicatore di potenza	Di potere indicatore sopra
ALM	Indicatore dell'allarme	Allarme che pesca indicatore
X0-X3	un terminale di 4 input	Terminale dell'ingresso/uscita, alimentazione elettrica del segnale 24V, supporto NPN e modi dei collegamenti di PNP due, modifica terminale del software di funzione di sostegno
XCOM	Terreno comunale introdotto
Y0-Y1	terminale di uscita 2
YCOM	Uscita comune
B	RS485 interfaccia di comunicazione 1	2 insiemi dell'interfaccia di comunicazione RS485, usati per dentro e fuori il collegamento, di baud rate di difetto è 115200, formato di dati è: dati di 8 bit, nessuna cifra di controllo, 1 bit di stop.
A+
B	RS485 interfaccia di comunicazione 2
A+
+DC	Terminale positivo dell'input di potere	DC24~50V
Terra	Terminale negativo dell'input di potere

7, terminale dell'ingresso/uscita:

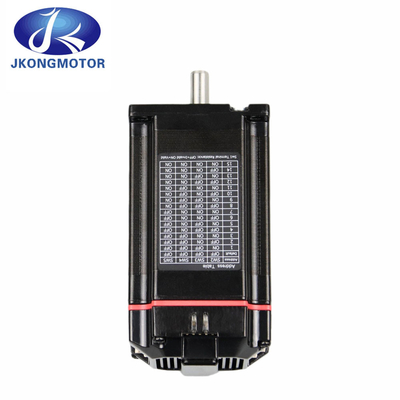

8, regolazioni del DIP switch:

9, regolazione del porto di potere:

10, rilascio dell'allarme:

Rilascio dell'allarme:
Codice di errore	Informazioni di errore	Luce di avvertimento di ALM	Risistemazione
Err1: (0x01)	Sovracorrente o cortocircuito fase per fase		Spenga la risistemazione
Err2: (0x02)	La tensione di alimentazione elettrica è troppo alta		Serratura/ripristino automatico
Err3: (0x03)	La tensione di alimentazione elettrica è troppo bassa		Serratura/ripristino automatico
Err5: (0x05)	Dal torlance		Spenga la risistemazione

11, ambiente di uso:

12, prodotto dimensionano: (Unit=mm)

13, progettazione su misura:

Se questo motore non abbina con la vostra richiesta. Senta libero prego per contattare con noi, possiamo fare l'asse su misura/bobina/flangia di supporto/cavo/connettore/codificatore/freno/cambio ed altri. Vogliamo parallelamente gli impianti con voi ed il vostro gruppo per progettare un motore che misura i bisogni precisi della vostra applicazione. Tutti gli ingegneria e supporto è fatta in-house.

14, tipi su misura dell'asse:
