Luogo di origine: | Jiangsu, Cina (continente) |
Marca: | Jkongmotor |
Certificazione: | CE, ROHS,ISO9001 |
Numero di modello: | CWD556-A |
Quantità di ordine minimo: | 3-10PCS |
---|---|
Prezzo: | US $20 - US $25 |
Imballaggi particolari: | con il cartone dell'esportazione. grande quantità con il pallet |
Tempi di consegna: | Per i campioni, 7-15 giorni/per il lotto, 15-25days |
Termini di pagamento: | T/T, paypal, Western Union, L/C |
Capacità di alimentazione: | 30000 pc/mese |
Tipo di motore: | Regolatore CWD556-A del motore passo a passo | Il corrente d'uscita: | 1.4A - 5.6A |
---|---|---|---|
Tensione di ingresso: | 20-50VDC | Il peso: | Circa 300 g |
Certificato: | CE ROHS | Motore abbinato: | Motore facente un passo Nema23/NEMA17 |
Tipo di motore: | MOTORE PASSO A PASSO | Applicazione: | Nema23 un motore passo a passo di 2 fasi |
Evidenziare: | Driver passo-passo digitale CWD556-A,driver passo-passo digitale NEMA17,driver motore passo-passo NEMA17 |

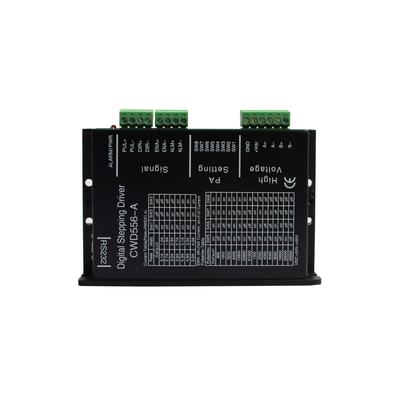

Panoramica di CWD556-A:
Il CWD556-A è un driver per motore passo-passo digitale a 2 fasi di nuova generazione, basato su un processore DSP a 32 bit, la combinazione della tecnologia anti-risonanza, basso rumore, micro-step e bassa temperatura migliora significativamente le prestazioni dello stepper motore, ha bassa rumorosità, piccole vibrazioni, basso aumento di temperatura e coppia ad alta velocità.Il driver CWD556-A utilizza la tecnologia PID adattiva online, senza regolazione manuale può generare automaticamente parametri ottimali per diversi motori e ottenere le migliori prestazioni.Intervallo di tensione di alimentazione da 24 V CC a 50 V CC, adatto per pilotare vari motori passo-passo ibridi a 2 fasi con corrente di fase inferiore a 5,6 A.Il microstep può essere impostato da full step a 40000steps/rev e la corrente di uscita può essere impostata da 2.1A a 5.6A;con riduzione automatica della corrente a vuoto, autotest, protezione da sovratensione, sottotensione e sovracorrente.
Caratteristiche diCWD556-A:
Ad alte prestazioni, prezzo basso
Micropasso
Riduzione automatica della corrente a vuoto
Segnali di isolamento ottico I/O
Frequenza massima di risposta fino a 200Kpps
Aumento di bassa temperatura, movimento fluido
Tecnologia PID adattiva online
Applicazioni diCWD556-A:
Adatto per una varietà di apparecchiature e strumenti di automazione su larga scala.Ad esempio: etichettatrice, tagliatrice, confezionatrice, plotter, macchina per incidere, macchine utensili CNC e così via.Funziona sempre bene se applicato ad apparecchiature che richiedono basse vibrazioni, bassa rumorosità, alta precisione e alta velocità
Impostazione corrente del driver del motore passo-passoCWD556-A
Picco | RMS | SW1 | SW2 | SW3 |
PREDEFINITO | PREDEFINITO | SPENTO | SPENTO | SPENTO |
2.1A | 1,5 A | SU | SPENTO | SPENTO |
2.7A | 1.9A | SPENTO | SU | SPENTO |
3.2A | 2.3A | SU | SU | SPENTO |
3.8A | 2.7A | SPENTO | SPENTO | SU |
4.3A | 3.1A | SU | SPENTO | SU |
4.9A | 3,5 A | SPENTO | SU | SU |
5.6A | 4.0A | SU | SU | SU |
Che cos'è la segmentazione dei conducenti?Qual è la relazione tra la velocità del motore passo-passo e la frequenza degli impulsi?
A causa della struttura unica del motore passo-passo, quando esce dalla fabbrica viene contrassegnato con "angolo di passo intrinseco del motore" (ad esempio, 0,9°/1,8°, che indica che l'angolo di rotazione di ogni passo del mezzo passo è 0,9° e quello dell'intero gradino è 1,8°).
Tuttavia, in molti controlli e occasioni di precisione, l'intero angolo del passo è troppo grande, influenzando la precisione del controllo e la vibrazione è troppo grande, sono necessari così tanti passi per completare un angolo del passo naturale del motore, che è il cosiddetto azionamento di suddivisione, il dispositivo elettronico che può assolvere a questa funzione è chiamato driver di suddivisione.
Applicazioni del driver del motore passo-passo
Può essere applicato in una varietà di apparecchiature e strumenti di automazione su piccola scala, come etichettatrice, macchina da taglio, macchina imballatrice, macchina da disegno, macchina per incisione, macchina CNC e così via.Funziona sempre bene quando viene utilizzato in apparecchiature che richiedono basse vibrazioni, basso rumore, alta precisione e alta velocità.
