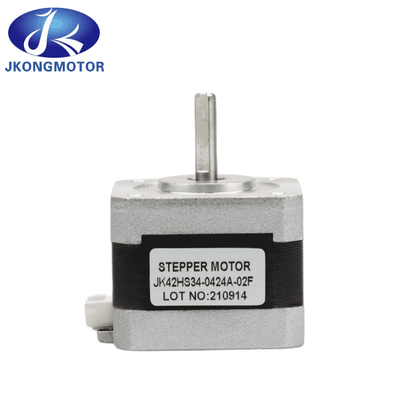

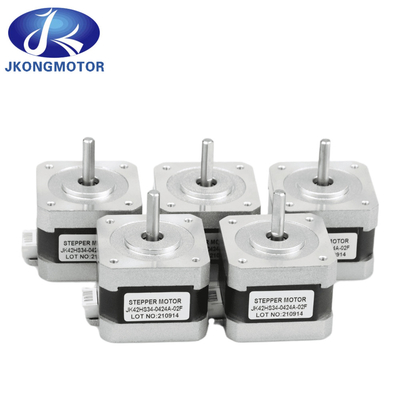

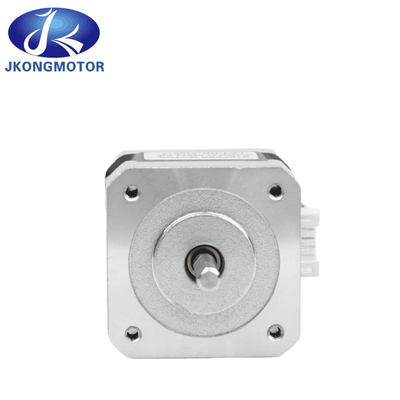

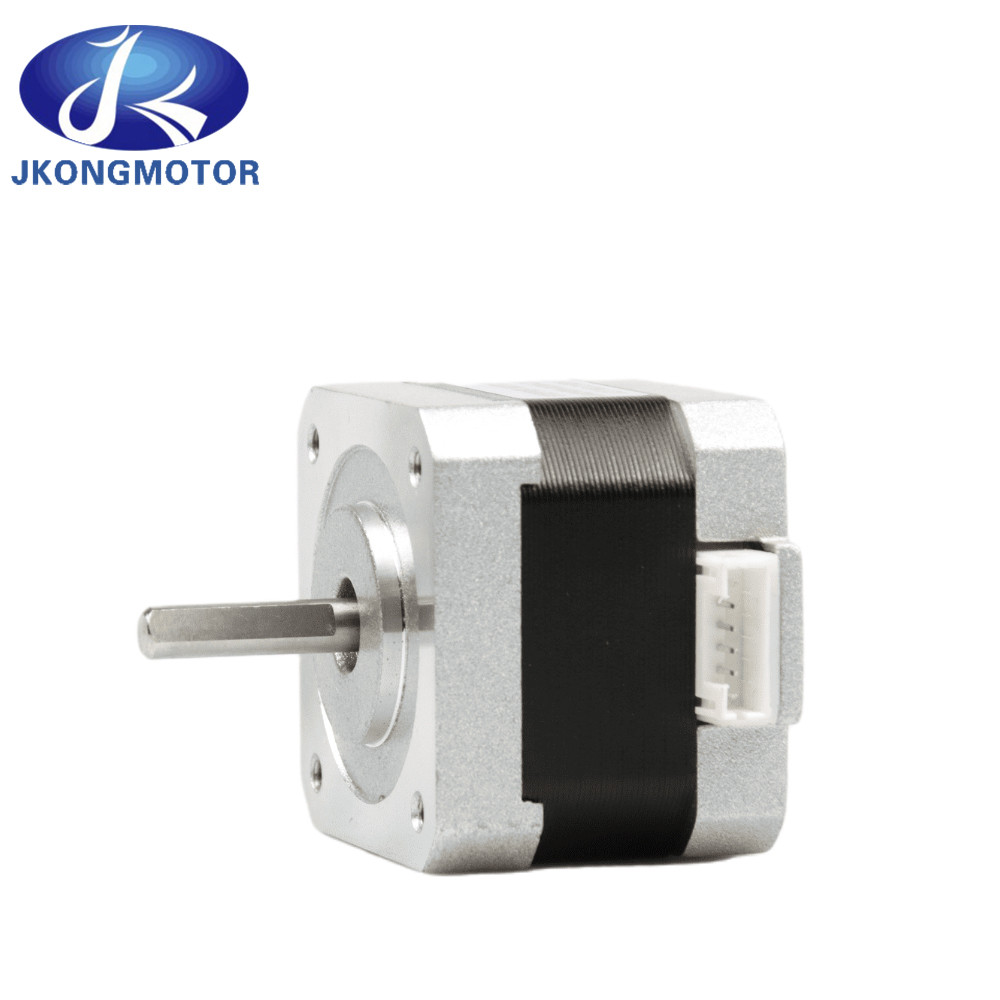

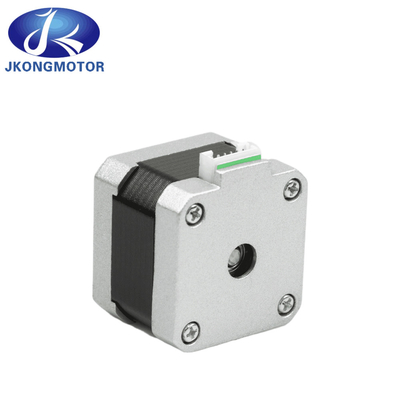

1.8 Grado 2 fase NEMA17 42Mm Motor Stepper / Sm42ht33-1334 JK42HS34-0424A

1.8 Derajat 2 Phase NEMA17 42Mm Motor Stepper/Sm42ht33-1334 JK42HS34-0424A


1.Specificità generale:

• Angolo di passo: 1,8°
• Accuratezza dell'angolo di passaggio: ± 5% ((passo completo, senza carico)
• Accuratezza della resistenza: ±10%
• Accuratezza dell'induttanza: ±20%
• Aumento della temperatura: 80°Cmax
• Temperatura ambiente: -20°C~+50°C
• Resistenza isolante: 100 MΩ min. ,500VDC
• Forza dielettrica: 500 VAC per 1 minuto
• Riproduzione radiale dell'albero: 0,02Max. (450g-carico)
• Riproduzione assiale dell'albero: 0,08Max. (450g-carico)
• Forza radiale massima: 28 N (20 mm dalla fianchetta)
• Forza assiale massima: 10N

2. Nema 11 Motore passo a passoSpecificità elettrica:

Corrispondenza del motore passo a passoJK0220


3.Motore passo a passo ad alte rotazioniDimensioni: (unità=mm)

Vantaggi

• Basso costo per il controllo raggiunto
• Torque elevata all'avvio e basse velocità
• Duralità
• Semplicità di costruzione
• Può funzionare in un sistema di controllo a circuito aperto
• Basso mantenimento
• Meno probabilità di rallentamento o scivolamento
• Funziona in qualsiasi ambiente
• Può essere utilizzato in robotica su larga scala.
• Alta affidabilità
• L'angolo di rotazione del motore è proporzionale all'impulso di ingresso.
• Il motore ha la coppia massima in fermo (se gli avvolgimenti sono caricati)
• Posizionamento preciso e ripetibilità del movimento poiché i buoni motori passo a passo hanno un'accuratezza del 3·5% di un passo e questo errore non è cumulativo da un passo all'altro.
• Ottima risposta all'avvio/ferma/ritorno.
• Molto affidabile poiché non ci sono spazzole di contatto nel motore, quindi la vita del motore dipende semplicemente dalla vita del cuscinetto.
• La risposta dei motori agli impulsi di ingresso digitale fornisce un controllo a circuito aperto, rendendo il motore più semplice e meno costoso da controllare.
• È possibile ottenere una rotazione sincrona a velocità molto bassa con un carico direttamente accoppiato all'albero.
• Una vasta gamma di velocità di rotazione può essere realizzata in quanto la velocità è proporzionale alla frequenza degli impulsi di ingresso.

Applicazioni

I motori passo a passo controllati da computer sono un tipo di sistema di posizionamento di controllo del movimento.Sono generalmente controllati digitalmente come parte di un sistema a circuito aperto per l'uso in applicazioni di posizionamento o posizionamento.

Nel campo dei laser e dell'ottica sono spesso utilizzati in apparecchiature di posizionamento di precisione come attuatori lineari, stadi lineari, stadi di rotazione, goniometri e supporti per specchi.Altri impieghi sono nelle macchine per imballaggio, e posizionamento degli stadi pilota delle valvole per i sistemi di controllo dei fluidi.

Commercialmente, i motori passo a passo sono utilizzati in unità a dischetto, scanner a piano, stampanti per computer, plotter, slot machine, scanner di immagini, unità a disco compatto, illuminazione intelligente, obiettivi per fotocamere,macchine CNC e, più recentemente, nelle stampanti 3D.
