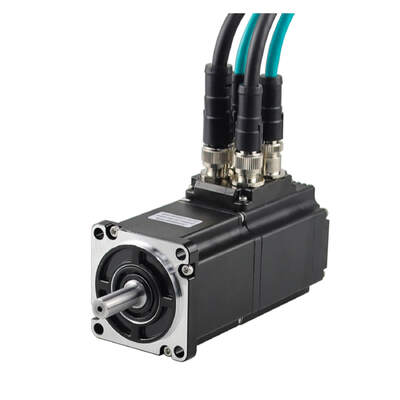

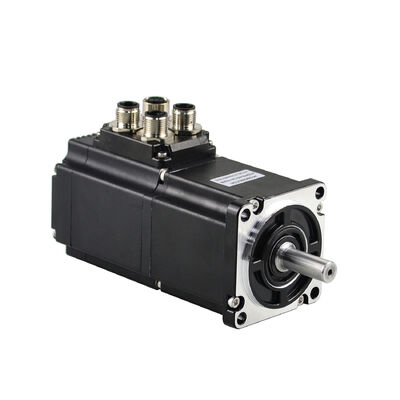

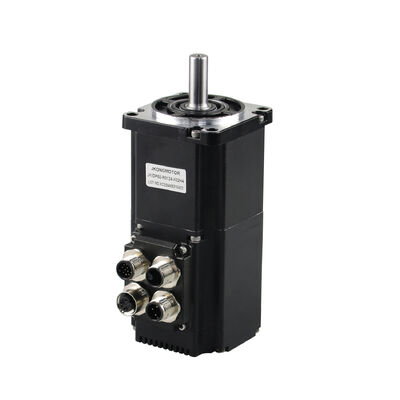

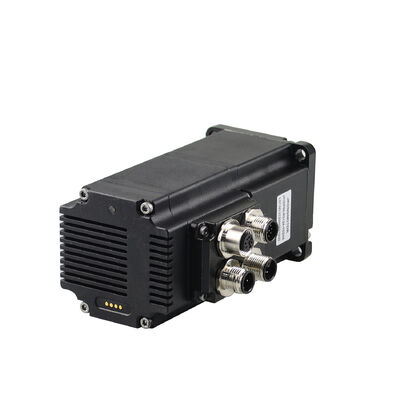

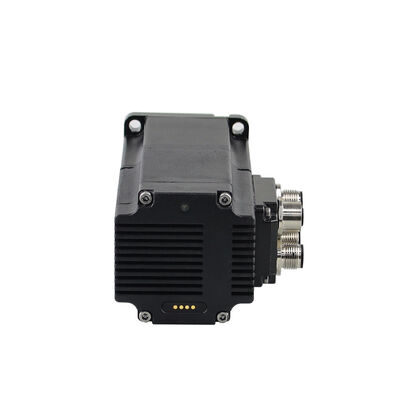

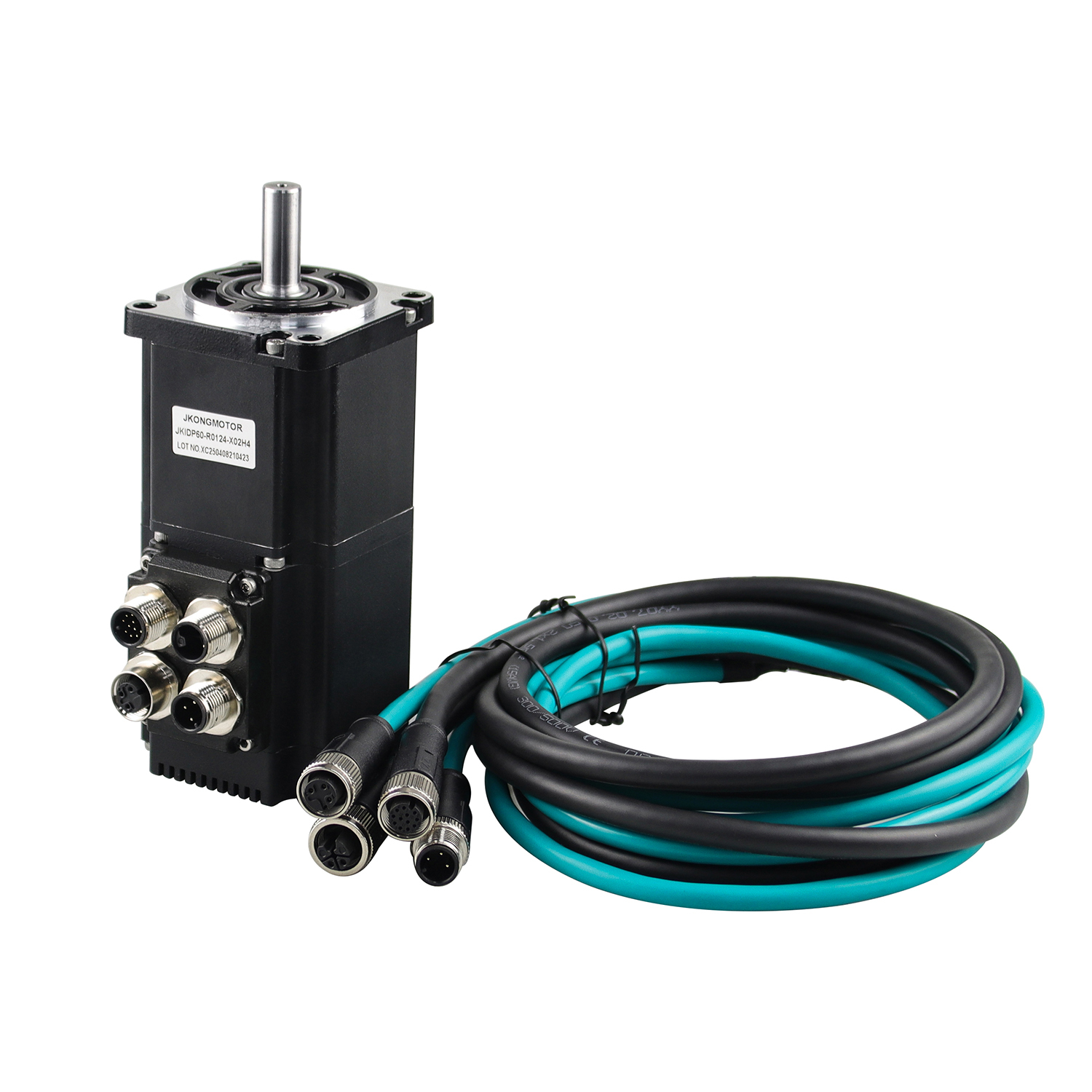

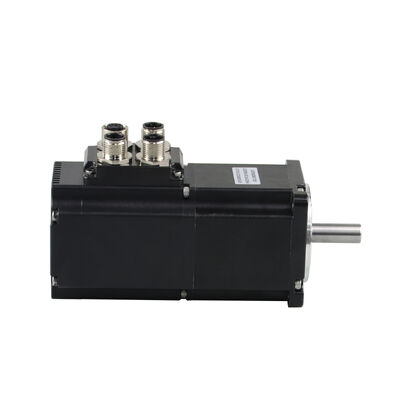

Jkongmotor Pulse RS485 Canopen Ethercat Nema 17 23 24 34 Serie IDS42 57 60 80 Servomotore Integrato con Driver Servomotore DC Brushless con Driver Integrato Incorporato
Descrizione del Prodotto:
Un motore con un controller o un driver e un encoder è un motore integrato. I motori integrati consentono di risparmiare cablaggio tra il motore, il controller e l'armadio di controllo. Riducendo al minimo la complessità della macchina e gli sforzi di installazione, il costo complessivo del sistema viene ridotto
Caratteristiche del servomotore DC integrato
1. Compatto: design integrato del motore con azionamento integrato Facile installazione, ingombro ridotto e cablaggio semplice.
2. Modalità di controllo del movimento multiple: supporta il protocollo standard CiA402, inclusa la modalità di posizione relativa, la modalità di posizione assoluta, modalità velocità, modalità coppia e modalità di regressione all'origine.
3. Basso consumo energetico: adozione di MOS a bassa resistenza interna per garantire le prestazioni del motore Eccellente utilizzo della coppia mentre riducendo il consumo energetico del motore e la generazione di calore, prolungando efficacemente la durata utile del
motore.
4. Modalità di controllo: supporta pulse/RS485/CANopen.
5. Funzione velocità di posizione a più segmenti: con funzione di posizione a più segmenti e funzione di velocità a più segmenti.
6. Sicuro e affidabile: driver integrato in posizione e segnale di uscita allarme Comodo per il rilevamento e il controllo del computer superiore integrato Funzioni di allarme multiple come sovradifferenziale, sovratensione, sottotensione e sovratemperatura Possono garantire il funzionamento sicuro di apparecchiature di elaborazione.
Regole di denominazione del modello per servomotore cc integrato a bassa tensione
| ① Nome |
JK: Changzhou Jkongmotor |
⑦ Tipo di encoder |
A1: encoder assoluto a giro singolo a 17 bit |
| ② Serie di motori cc integrati |
IDP: tipo impermeabile servomotore cc integrato |
A2: encoder assoluto multigiro a 17 bit |
| IDC: tipo a spina servomotore cc integrato |
A3: encoder assoluto a giro singolo a 15 bit |
| IBP: tipo impermeabile BLDC integrato |
A4: encoder assoluto multigiro a 15 bit |
| IBC: tipo a spina BLDC integrato |
⑧ Freno (opzionale) |
B1: freno 24V; B2: freno 48V |
| ③ Telaio motore |
42=42mm |
⑨ Tipo di albero |
Nessuno: albero di uscita standard |
| 57=57mm |
01: albero di uscita speciale |
| 60=60mm |
⑩ Tipo di filo conduttore |
Y: guscio di crimpatura |
| 80=80mm |
H: spina aeronautica |
| 86=86mm |
M: pressacavo PG |
| ④ Tipo di controllo |
P: impulso |
⑪ Numero di fili conduttori |
Guscio di crimpatura: 3=Alimentazione + comunicazione + I/O |
| R: RS485 |
Guscio di crimpatura: 4=Alimentazione + 2 x comunicazione + I/O |
| C: CANopen |
Spina aeronautica: 2=Alimentazione + comunicazione |
| ⑤ Opzioni di potenza in uscita |
42: 1=26W; 2=53W; 3=78W |
Spina aeronautica: 4=Alimentazione + 2 x comunicazione + I/O |
| 57: 1=91W; 2=140W; 3=200W |
Pressacavo PG: 2=Alimentazione + comunicazione |
| 60: 1=200W; 2=400W |
Pressacavo PG: 4=Alimentazione + 2 x comunicazione + I/O |
| 80: 1=750W; 2=1000W |
⑫ Riduttore (opzionale) |
G: Riduttore epicicloidale |
| 86: 1=220W; 2=315W; 3=440W; 4=565W; 6=785W |
RG: Riduttore epicicloidale ad angolo retto |
| ⑥ Tensione |
24=24V; 36=36V; 48=48V; 72=72V |
WG: Riduttore a vite senza fine |
| ⑬ Rapporto di trasmissione del riduttore |
03-1:3; 05-1:5; 10-1:10; 20-1:20... |
Caratteristiche:
Jkongmotor ha una vasta gamma di linee di produzione di micromotori nel settore, tra cui motore passo-passo, servomotore CC, motore CA, motore brushless, motoriduttore epicicloidale, riduttore epicicloidale ecc. Attraverso l'innovazione tecnica e la personalizzazione, ti aiutiamo a creare sistemi applicativi eccezionali e fornire soluzioni flessibili per varie situazioni di automazione industriale.
1. Adozione di un nuovo core M4+ a 32 bit con frequenza principale di 120 M o 240 M
2. Caratteristiche di coppia stabili da basse ad alte velocità, con alta velocità e precisione
3. Dotato di interfaccia di resistenza del freno per evitare danni al sistema di frenatura elettromeccanica
4. Ampia gamma di velocità, basso aumento di temperatura ed elevata efficienza
5. Motore e azionamento integrati, dimensioni compatte, cablaggio semplice e azionamento Buona compatibilità con il motore
6. Dotato di funzioni di protezione da sovracorrente, sovratensione, sovratemperatura e sovradifferenziale
7. Configurare un encoder assoluto a giro singolo a 17 bit
Metodo di comunicazione:
1. Tipo a impulsi
2. Tipo di rete RS485 MOdbus RTU
3. Tipo di rete CANopen
Livello di protezione:
Tipo impermeabile: IP30, IP54, IP65, opzionale
Utilizzo:
Apparecchiature mediche, trasporto logistico, automazione industriale, macchinari tessili, laser, disegno, cinese tradizionale
industria degli ingredienti medicinali, ecc
Servomotore cc integrato IDS42 serie 42 mm Nema 17 Pulse RS485 CANopen:
| Serie |
Serie V1 |
Metodo di controllo (opzionale) |
Potenza nominale |
Tensione nominale |
Corrente nominale |
Velocità nominale |
Coppia nominale |
Lunghezza totale del corpo |
Encoder integrato |
| W |
V |
A |
Rpm |
N.m |
mm |
/ |
| IDS42-0.0625Nm |
JKIDS42-P01A |
Impulso |
26 |
24 |
1.8 |
4000 |
0.0625 |
61 |
17 bit |
| JKIDS42-R01A |
RS485 |
| JKIDS42-C01A |
CANopen |
| IDS42-0.125Nm |
JKIDS42-P02A |
Impulso |
53 |
24 |
3.3 |
4000 |
0.125 |
81 |
17 bit |
| JKIDS42-R02A |
RS485 |
| JKIDS42-C02A |
CANopen |
| IDS42-0.185Nm |
JKIDS42-P03A |
Impulso |
78 |
24 |
4.5 |
4000 |
0.185 |
101 |
17 bit |
| JKIDS42-R03A |
RS485 |
| JKIDS42-C03A |
CANopen |
| IDS42-0.25N.m |
JKIDS42-P04A |
Impulso |
78 |
24 |
4.5 |
3000 |
0.25 |
120 |
17 bit |
| JKIDS42-R04A |
RS485 |
| JKIDS42-C04A |
CANopen |
Servomotore integrato personalizzato:
Profilo Aziendale:
Changzhou Jkongmotor Co., Ltd è stata una zona industriale ad alta tecnologia a Changzhou, in Cina. I nostri prodotti sono utilizzati in molti tipi di macchine, come stampanti 3D, macchine CNC, apparecchiature mediche, apparecchiature di stampa tessile e così via.
JKONGMOTOR accoglie calorosamente le collaborazioni 'OEM' e 'ODM' e altre aziende per stabilire una cooperazione a lungo termine con noi.
Lo spirito aziendale di sincerità e buona reputazione, ha ottenuto il riconoscimento e il supporto della vasta massa di clienti, allo stesso tempo con la stretta comunità di interessi dei fornitori nazionali ed esteri, l'azienda è entrata nella fase di sviluppo benigno, ponendo solide basi per l'obiettivo strategico di realizzare solo davvero lo sviluppo sostenibile dell'azienda.
Mostra delle attrezzature:
Flusso di produzione:
Pacchetto:
Certificazione:
