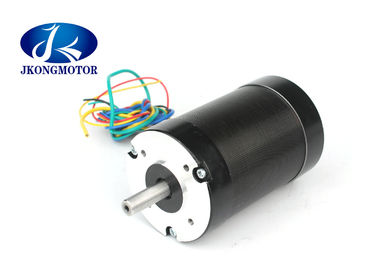

motore elettrico senza spazzola rotondo 80mm ad alta tensione 3000RPM 110W - 440W di CC con asse di angolo elettrico di 120 gradi la singola

motore elettrico senza spazzola rotondo 80mm ad alta tensione 3000RPM 110W - 440W di CC con asse di angolo elettrico di 120 gradi la singola

  • motore elettrico senza spazzola rotondo 80mm ad alta tensione 3000RPM 110W - 440W di CC con asse di angolo elettrico di 120 gradi la singola
  • motore elettrico senza spazzola rotondo 80mm ad alta tensione 3000RPM 110W - 440W di CC con asse di angolo elettrico di 120 gradi la singola
  • motore elettrico senza spazzola rotondo 80mm ad alta tensione 3000RPM 110W - 440W di CC con asse di angolo elettrico di 120 gradi la singola
motore elettrico senza spazzola rotondo 80mm ad alta tensione 3000RPM 110W - 440W di CC con asse di angolo elettrico di 120 gradi la singola
Dettagli:
Luogo di origine: Jiangsu, Cina (continente)
Marca: Jkongmotor
Certificazione: CE, ROHS,ISO9001
Numero di modello: JK 80BLS
Termini di pagamento e spedizione:
Quantità di ordine minimo: 3-10PCS
Prezzo: US$19~US$48
Imballaggi particolari: con il cartone dell'esportazione. grande quantità con il pallet
Tempi di consegna: Per i campioni, 7-15 giorni/per il lotto, 15-25days
Termini di pagamento: T/T, paypal, Western Union, L/C
Capacità di alimentazione: 100000pcs/month
Contatto
Descrizione di prodotto dettagliata
Asse: Singolo Pali: 8
tensione nominale: 48V Velocità stimata: 3000RPM
Potere stimato: 110W - 440W Coppia di torsione stimata: 0.35N.m - 1.4N.m
Corrente nominale: 3A - 10.5A Lunghezza del motore: 78mm - 138mm

motore senza spazzola rotondo 48V 310V 3000RPM di CC di 80mm con l'angolo elettrico 120Degree


1. Descrizione del motore elettrico senza spazzola di CC:
Tensione nominale: 48V - 310V

Velocità stimata: 1000RPM - 4000RPM



2. Una specificazione di Genaral del motore senza spazzola rotondo di CC di 80mm



 Oggetto Specificazione
Tipo d'avvolgimento Stella
Angolo ad effetto hall un angolo elettrico di 120 gradi
Asse esaurita 0.025mm
Gioco radiale 0.02mm@450g
Gioco di estremità 0.08mm@450g
Forza di Max.radial forma di 115N @20mm la flangia
Forza di Max.axial 45N
Classe d'isolamento Classe B
Resistenza dielettrica 500VDC per un minuto
Resistenza di isolamento 100MΩ minuto, 500VDC





3. Una specificazione elettrica del motore elettrico senza spazzola di CC di 80mm:



    Modello
Specificazione Unità JK80BLS01 JK80BLS02 JK80BLS03 JK80BLS04
Numero della fase Fase 3
Numero di Pali Pali 8
Tensione nominale VCC 48
Velocità stimata RPM 3000
Coppia di torsione stimata N.m 0,35 0,7 1,05 1,4
Corrente nominale Amp 3 5,5 8 10,5
Potere stimato W 110 220 330 440
Coppia di torsione di punta N.m 1,05 2,1 3,15 4,2
Picco di corrente Amp 9 16,5 24 31,5
Parte posteriore E.M.F V/Krpm 13,5 13,3 13,1 13
Costante di coppia di torsione N.m/A 0,13 0,127 0,126 0,124
Inerzia del rotore g.c㎡ 210 420 630 840
Statura millimetro 78 98 118 138
Peso Chilogrammo 1,4 2 2,6 3,2
Sensore Honeywell
Classe d'isolamento B
Grado di protezione IP30
Temperatura di stoccaggio -25~+70℃
Temperatura di funzionamento -15~+50℃
Umidità di lavoro 85% o sotto il RH di 85% (non condensare)
Luogo di lavoro all'aperto (nessuna luce solare diretta), gas anti corrosivo,
Gas non infiammabile, nessuna nebbia dell'olio, nessuna polvere
Altitudine 1000m o sotto 1000m



Driver di corrispondenza del motore di BLDC: JKBLD300 JKBLD750

4. Lle dimensioni del MOTORE rotondo del bldc di 80mm: (Unit=mm)

motore elettrico senza spazzola rotondo 80mm ad alta tensione 3000RPM 110W - 440W di CC con asse di angolo elettrico di 120 gradi la singola 0

motore elettrico senza spazzola rotondo 80mm ad alta tensione 3000RPM 110W - 440W di CC con asse di angolo elettrico di 120 gradi la singola 1motore elettrico senza spazzola rotondo 80mm ad alta tensione 3000RPM 110W - 440W di CC con asse di angolo elettrico di 120 gradi la singola 2motore elettrico senza spazzola rotondo 80mm ad alta tensione 3000RPM 110W - 440W di CC con asse di angolo elettrico di 120 gradi la singola 3



5.Advantages dei motori di BLDC



Un motore di BLDC con tre bobine sullo statore avrà sei cavi elettrici (due ad ogni bobina) che si estendono da queste bobine. Nella maggior parte delle implementazioni tre di questi cavi saranno collegati internamente, con i tre cavi restanti che si estendono dal corpo del motore (contrariamente ai due cavi estendersi dal motore spazzolato ha descritto più in anticipo). Fissando nella cassa del motore di BLDC è più complicato semplicemente del collegando i terminali positivi e negativi delle cellule di potere; esamineremo più molto attentamente come questi motori lavorare nella seconda sessione di questa serie. Sotto, concludiamo esaminando i vantaggi dai motori di BLDC.



Un grande vantaggio è efficienza, come questi motori può controllare continuamente a forza rotazionale massima (coppia di torsione). I motori spazzolati, al contrario, raggiungono la coppia di torsione massima soltanto a determinati punti nella rotazione. Affinchè un motore spazzolato consegni la stessa coppia di torsione come modello senza spazzola, dovrebbe utilizzare i più grandi magneti. Ecco perché anche i piccoli motori di BLDC possono consegnare il considerevole potere.



Il secondo grande in relazione con il vantaggio al primo è la controllabilità. I motori di BLDC possono essere controllati precisamente, facendo uso dei meccanismi di risposte, alla consegna la coppia di torsione e la velocità di rotazione desiderate. Il controllo di precisione a sua volta riduce il consumo di energia e la generazione di calore, e-nei casi dove i motori sono batteria - autoalimentata — allunga la durata di vita della batteria.



I motori di BLDC inoltre offrono l'alta durevolezza e lo sviluppo di rumore elettrico basso, grazie alla mancanza di spazzole. Con i motori spazzolati, le spazzole ed il commutatore si logorano come conseguenza del contatto mobile continuo ed inoltre producono le scintille in cui il contatto è stabilito. Il rumore elettrico, in particolare, è il risultato di forti scintille che tendono ad accadere alle aree dove le spazzole passano le lacune nel commutatore. Ecco perché i motori di BLDC spesso sono considerati preferibili nelle applicazioni dove è importante evitare il rumore elettrico.



6. Applicazioni del motore senza spazzola di CC:
I nostri prodotti sono ampiamente usati dentro

  • stampanti 3d
  • Router di CNC
  • Macchine per incidere
  • Controllo di illuminazione della fase
  • Sorveglianza di sicurezza
  •
  • Video attrezzatura
  • Laserworkstation
  • Scultura della macchina
  • Automazione delle attività d'ufficio
  • Giocattolo astuto
  • Macchinario controllato di Digital
  • Strumento medico
  • L'altra attrezzatura automatica
  •
