Luogo di origine: | Jiangsu, Cina (continente) |
Marca: | Jkongmotor |
Certificazione: | CE, ROHS,ISO9001 |
Numero di modello: | JK57BLF04-28 |
Quantità di ordine minimo: | 3-10PCS |
---|---|
Prezzo: | US$32.4~US$46.8 |
Imballaggi particolari: | con il cartone dell'esportazione. grande quantità con il pallet |
Tempi di consegna: | Per i campioni, 7-15 giorni/per il lotto, 15-25days |
Termini di pagamento: | T/T, paypal, Western Union, L/C |
Capacità di alimentazione: | 100000pcs/month |
Nome: | motore del bldc di 57mm | Tenuta della coppia di torsione: | 0.48N.m |
---|---|---|---|
Lunghezza del motore: | 107mm | Numero della fase: | 3phase |
Numero di Pali: | 8 | Tensione nominale: | 48v |
velocità stimata: | 8000rpm | potere stimato: | 400w |
Driver di corrispondenza: | JKBLD480 | Grado di protezione: | IP30 |
Evidenziare: | motore del bldc 400w di 57mm,motore ad alta velocità del bldc 400w,motore del bldc del palo 48vdc 8 |

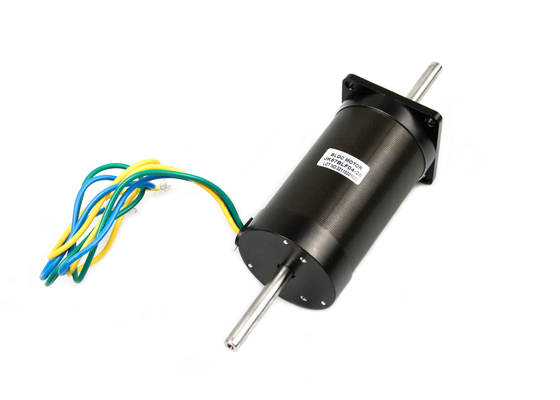

asse del motore senza spazzola di CC di alta velocità 57mm di 48vdc 400w 8000rpm 0.48N.m doppia
Su misura del motore elettrico senza spazzola:
specificazione 1.Electrical del motore del bldc:
Modello | ||
Specificazione | Unità | JK57BLF04-28 |
Numero della fase | Fase | 3 |
Numero di Pali | Pali | 8 |
Tensione nominale | VCC | 48 |
Velocità stimata | RPM | 8000 |
Coppia di torsione stimata | N.m | 0,48 |
Nessuna corrente del carico | Amp | 0,9 |
Nessuna velocità del carico | RPM | 9500 |
Potenza di uscita | W | 400 |
Parte posteriore E.M.F | V/Krpm | 5,05 |
Costante di coppia di torsione | N.m/A | 0,048 |
Classe d'isolamento | B |
Modello | |||||
Specificazione | Unità | JK57BLF01 | JK57BLF02 | JK57BLF03 | JK57BLF04 |
Numero della fase | Fase | 3 | |||
Numero di Pali | Pali | 4 | |||
Tensione nominale | VCC | 36 | |||
Velocità stimata | RPM | 4000 | |||
Coppia di torsione stimata | N.m | 0,11 | 0,22 | 0,33 | 0,44 |
Corrente nominale | Amp | 2 | 3,6 | 5,3 | 6,8 |
Potere stimato | W | 46 | 92 | 138 | 184 |
Coppia di torsione di punta | N.m | 0,33 | 0,66 | 1 | 1,32 |
Picco di corrente | Amp | 6,8 | 11,5 | 15,5 | 20,5 |
Parte posteriore E.M.F | V/Krpm | 7,7 | 7,4 | 7,3 | 7,1 |
Costante di coppia di torsione | N.m/A | 0,073 | 0,07 | 0,07 | 0,068 |
Inerzia del rotore | g.c㎡ | 75 | 119 | 173 | 230 |
Statura | millimetro | 47 | 67 | 87 | 107 |
Peso | Chilogrammo | 0,44 | 0,75 | 1 | 1,25 |
Sensore | Honeywell | ||||
Classe d'isolamento | B | ||||
Grado di protezione | IP30 | ||||
Temperatura di stoccaggio | -25~+70℃ | ||||
Temperatura di funzionamento | -15~+50℃ | ||||
Umidità di lavoro | RH di 85% | ||||
Luogo di lavoro | All'aperto (nessuna luce solare diretta), nessun gas corrosivo, nessun gas infiammabile, nessuna foschia dell'olio, nessuna polvere | ||||
Altitudine | 1000 metri o di meno |
driver di corrispondenza del bldc 2.The: JKBLD480
3.Dimensions di CC ha spazzolato il motore di CC: (Unit=mm)
attrezzatura 4.Produce:
processo 5.Production:
6.Advantages del motore quadrato 8000rpm del bldc:
Stabilità di velocità
I sensori ad effetto hall costruiti nel motore di BLDC individuano il cambiamento nella polarità da un palo di N ad un palo di S mentre il rotore sta filando. Sulla base del tempo fra i cambiamenti di stato, la velocità del rotore è determinata. Questi informazioni poi sono introdotte al circuito di azionamento per regolare la velocità della sequenza di commutazione.
Operazione ad alta velocità
I sistemi spazzolati e senza spazzola di CC forniscono la coppia di torsione piana sopra un'ampia gamma di velocità mentre i motori a corrente alternata perdono spesso la coppia di torsione come aumenti della velocità.
7.Applications dei motori senza spazzola 48V di CC:
Possiamo pensare vedere i motori di BLDC utilizzati in futuro in una più vasta gamma di applicazioni. Per esempio, probabilmente saranno ampiamente usate guidare i robot-piccoli robot di servizio che prestano i servizi nei campi all'infuori di fabbricazione. Si potrebbe pensare che i motori passo a passo fossero più adatti in questo tipo di applicazione, dove gli impulsi potrebbero essere usati per controllare precisamente il posizionamento. Ma i motori di BLDC sono adatti meglio a controllare la forza. E con un motore passo a passo, tenere la posizione di una struttura quale un braccio del robot richiederebbe una corrente relativamente grande e continua. Con un motore di BLDC, tutto che sarebbe richiesto è una corrente proporzionata al forza-permesso esterno il controllo elettrico più efficiente. I motori di BLDC possono anche sostituire la CC spazzolata semplice va in automobile in carretti di golf e carretti di mobilità. Oltre alla loro migliore efficienza, i motori di BLDC possono anche consegnare più preciso controllo-che a loro volta può più ulteriormente prolungare la durata di vita della batteria.
