| Luogo di origine: | Jiangsu, Cina (continente) |
| Marca: | Jkongmotor |
| Certificazione: | CE, ROHS,ISO9001,REACH |
| Numero di modello: | JK86BLS71-24 |
| Quantità di ordine minimo: | 10pcs |
|---|---|
| Prezzo: | US$58-$88.00 |
| Imballaggi particolari: | con il cartone dell'esportazione. grande quantità con il pallet |
| Tempi di consegna: | Per i campioni, 7-15 giorni/per il lotto, 15-25days |
| Termini di pagamento: | T/T, paypal, Western Union, L/C |
| Capacità di alimentazione: | 100000pcs/month |
| nome: | Motori di Bldc con il bordo di driver del regolatore RS485 | Tenuta della coppia di torsione: | 0.7N.m |
|---|---|---|---|
| Statura: | 84.5mm | Numero della fase: | 3PHASE |
| Numero di poli: | 8 | Tensione nominale: | 220V |
| Velocità stimata: | 3000rpm | Potere stimato: | 400W |
| Driver di corrispondenza: | bordo di driver con RS485 | Corrente: | 6.3A |
| MOQ: | 10 pezzi | ||
| Evidenziare: | motori di 400w Bldc,RS485 regolatore Bldc Motors,motore senza spazzola di CC 220V |
||
motori di 220V 3000Rpm 400w Bldc con il bordo di driver del regolatore RS485
Bordo di driver di JK86BLS71-24+ con isolamento di sicurezza di RS485, di tensione massima e bassa; controllo motorio non induttivo di vettore FOC, 400W 220VAC, potere fino a 400w
1.Specification del motore senza spazzola di CC:
Nome di prodotto: CC senza spazzola MotorNumber della fase: Fase 3
Numero di Pali: 4 Pali /8 Pali /10 Pali
Tensione nominale: 24v /36v /48v /310v
Velocità stimata: 3000rpm /4000rpm /or ha personalizzato
Coppia di torsione stimata: Su misura
Corrente nominale: Su misura
Potere stimato: 23w~2500W
| Modello | JK86BLS71-24 |
| Tensione | 220V |
| Coppia di torsione | 0.7N.m |
| Velocità | 3000Rpm |
| Corrente | 6.3A |
| Potere | 400w |
| Statura | 84.5mm |
| Tipo | motore del bldc con il hallsensor |
Prego nota: La personalizzazione accetta, quali il codificatore, il vario cambio, il freno, o l'altro bisogno del cliente di parametri.
| Serie del prodotto | Pali no. | Tensione nominale | Velocità stimata | Coppia di torsione stimata | Potere stimato | Lunghezza del motore |
| motore di 42mm BLDC | 8 | 24v | 4000rpm | 0.0625~0.25N.m | 26~105w | 41~100mm |
| motore di 57mm BLDC | 4 | 36v | 4000rpm | 0.055~0.44N.m | 23~184w | 37~107mm |
| motore di 60mm BLDC | 8 | 48v | 3000rpm | 0.3~1.2N.m | 94~377w | 78~120mm |
| motore di 80mm BLDC | 4 | 48v | 3000rpm | 0.35~1.4N.m | 110~440w | 78~138mm |
| motore di 86mm BLDC | 8 | 48v | 3000rpm | 0.35~2.1N.m | 110~660w | 71~138.5mm |
| motore di 110mm BLDC | 8 | 310v | 3000rpm | 1.65~6.6N.m | 518~2073w | 83~173mm |
| motore di 130mm BLDC | 10 | 310v | 3000rpm | 2.39~11.94N.m | 750~2500w | 115~190mm |
| Sopra soltanto per i prodotti rappresentativi, i prodotti della richiesta speciale possono essere fatti secondo la richiesta del cliente. | ||||||
mtor
specificazione 2.Electrical del motore del bldc:
| Modello | ||||||
| Specificazione | Unità | JK86BLS58 | JK86BLS71 | JK86BLS84 | JK86BLS98 | JK86BLS125 |
| Numero della fase | Fase | 3 | ||||
| umber di Pali | Pali | 8 | ||||
| Tensione nominale | VCC | 48 | ||||
| Velocità stimata | RPM | 3000 | ||||
| Coppia di torsione stimata | N.m | 0,35 | 0,7 | 1,05 | 1,4 | 2,1 |
| Corrente nominale | Amp | 3 | 6,3 | 9 | 11,5 | 18 |
| Potere stimato | W | 110 | 220 | 330 | 440 | 660 |
| Coppia di torsione di punta | N.m | 1,05 | 2,1 | 3,15 | 4,2 | 6,3 |
| Picco di corrente | Amp | 9 | 19 | 27 | 35 | 54 |
| Parte posteriore E.M.F | V/Krpm | 13,7 | 13 | 13,5 | 13,7 | 13,5 |
| Costante di coppia di torsione | N.m/A | 0,13 | 0,12 | 0,13 | 0,13 | 0,13 |
| Inerzia del rotore | g.c㎡ | 400 | 800 | 1200 | 1600 | 2400 |
| Statura | millimetro | 71 | 84,5 | 98 | 115,5 | 138,5 |
| Peso | Chilogrammo | 1,5 | 1,9 | 2,3 | 2,7 | 4 |
| Sensore | Honeywell | |||||
| Classe d'isolamento | B | |||||
| Grado di protezione | IP30 | |||||
| Temperatura di stoccaggio | -25~+70℃ | |||||
| Temperatura di funzionamento | -15~+50℃ | |||||
| Umidità di lavoro | <> | |||||
| Luogo di lavoro | Nessuna luce solare diretta, gas anti corrosivo, gas infiammabile, foschia dell'olio, nessuna polvere. | |||||
| Altitudine | 1000m o sotto | |||||

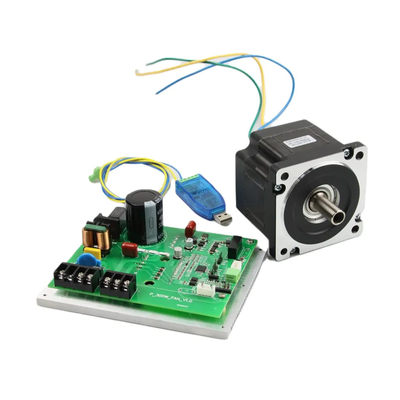

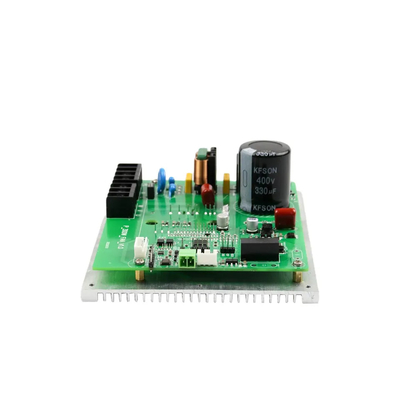

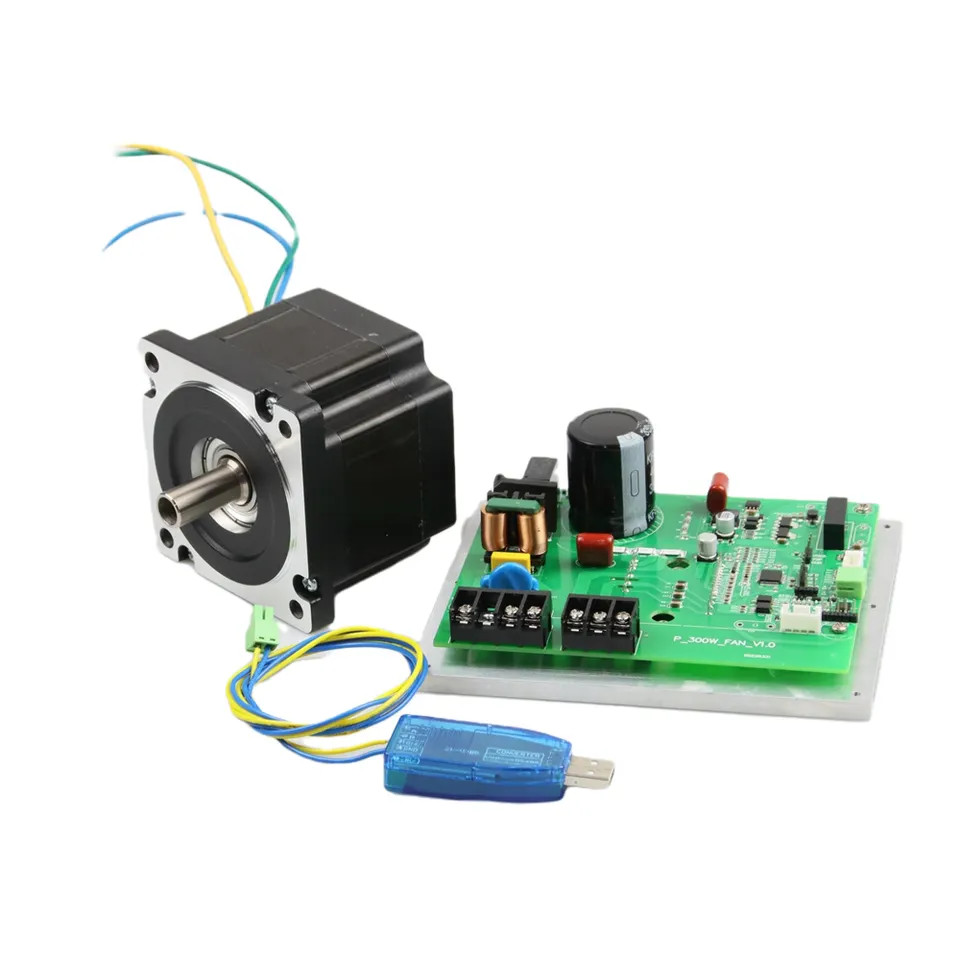

3. Foto di JK86BLS71-24 con il bordo di driver del regolatore RS485:
attrezzatura 4.Produce:
processo 5.Production:
6.Customized del motore elettrico senza spazzola:
7.Advantages del motore quadrato 4000rpm del bldc:
Stabilità di velocità
I sensori ad effetto hall costruiti nel motore di BLDC individuano il cambiamento nella polarità da un palo di N ad un palo di S mentre il rotore sta filando. Sulla base del tempo fra i cambiamenti di stato, la velocità del rotore è determinata. Questi informazioni poi sono introdotte al circuito di azionamento per regolare la velocità della sequenza di commutazione.
Operazione ad alta velocità
I sistemi spazzolati e senza spazzola di CC forniscono la coppia di torsione piana sopra un'ampia gamma di velocità mentre i motori a corrente alternata perdono spesso la coppia di torsione come aumenti della velocità.
