Name: motore senza spazzola di CC 24v con il regolatore integrato per il macchinario della falciatrice e del giardino
Brand: CHANGZHOU JKONGMOTOR CO.,LTD
SKU: JK42BLS02-X057IE
Price: 27.00 USD
Availability: InStock

Casa Prodotti Motore senza spazzola di CC

motore senza spazzola di CC 24v con il regolatore integrato per il macchinario della falciatrice e del giardino

Dettagli:

Luogo di origine:	Jiangsu, Cina (continente)
Marca:	Jkongmotor
Certificazione:	CE, ROHS,ISO9001,REACH
Numero di modello:	JK42BLS02-X057IE

Termini di pagamento e spedizione:

Quantità di ordine minimo:	10pcs
Prezzo:	US$25-$30.00
Imballaggi particolari:	con il cartone dell'esportazione. grande quantità con il pallet
Tempi di consegna:	Per i campioni, 7-15 giorni/per il lotto, 15-25days
Termini di pagamento:	T/T, paypal, Western Union, L/C
Capacità di alimentazione:	100000pcs/month

Contatto

Descrizione di prodotto dettagliata

nome:	MOTORE integrato dell'azionamento BLDC	Tenuta della coppia di torsione:	0.127N.m
Statura:	78mm	Numero della fase:	3PHASE
Numero di poli:	8	Tensione nominale:	24V
Velocità stimata:	3000rpm	Potere stimato:	40W
Corrente:	3.3A	Classe d'isolamento:	B
MOQ:	10 pezzi
Evidenziare:	motore senza spazzola di CC 24V , Motore a corrente continua senza spazzole per tagliaerba , Motore a corrente continua senza spazzole per macchine da giardino

motore senza spazzola di CC 24v con il regolatore integrato per il macchinario della falciatrice e del giardino

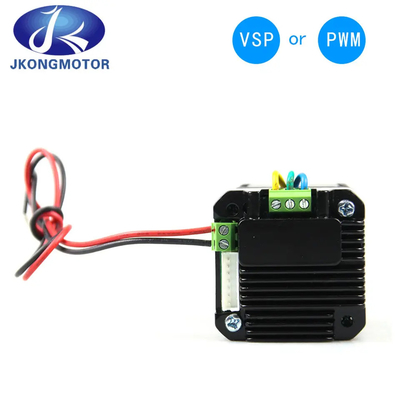

Il motore senza spazzola di CC di Jkongmotor 42mm con il driver integrato 25W a 105W ha integrato il motore di BLDC con controllo di velocità di VSP o di PWM

1.Specification del motore senza spazzola di CC:

Modello	JK42BLS02-X057IE
Tensione	24V
Coppia di torsione	0.7N.m
Velocità	4000Rpm
Corrente	6.3A
Potere	400w
Statura	84.5mm
Tipo	motore del bldc con il hallsensor

Serie del prodotto	Pali no.	Tensione nominale	Velocità stimata	Coppia di torsione stimata	Potere stimato	Lunghezza del motore
motore di 42mm BLDC	8	24v	4000rpm	0.0625~0.25N.m	26~105w	41~100mm
motore di 57mm BLDC	4	36v	4000rpm	0.055~0.44N.m	23~184w	37~107mm
motore di 60mm BLDC	8	48v	3000rpm	0.3~1.2N.m	94~377w	78~120mm
motore di 80mm BLDC	4	48v	3000rpm	0.35~1.4N.m	110~440w	78~138mm
motore di 86mm BLDC	8	48v	3000rpm	0.35~2.1N.m	110~660w	71~138.5mm
motore di 110mm BLDC	8	310v	3000rpm	1.65~6.6N.m	518~2073w	83~173mm
motore di 130mm BLDC	10	310v	3000rpm	2.39~11.94N.m	750~2500w	115~190mm
Sopra soltanto per i prodotti rappresentativi, i prodotti della richiesta speciale possono essere fatti secondo la richiesta del cliente.

mtor

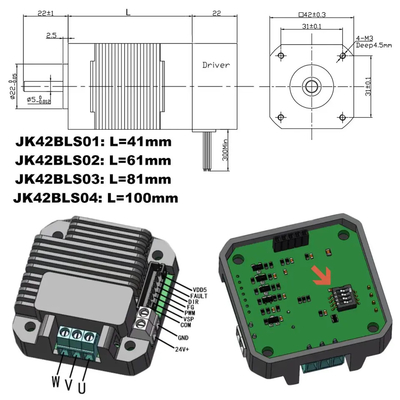

specificazione 2.Electrical del motore del bldc:

		Modello
Specificazione	Unità	JK42BLS01	JK42BLS02	JK42BLS03	JK42BLS04
Numero della fase	Fase	3
umber di Pali	Pali	8
Tensione nominale	VCC	24
Velocità stimata	RPM	4000			3000
Coppia di torsione stimata	N.m	0,0625	0,125	0,185	0,25
Corrente nominale	Amp	1,8	3,3	4,8	6,3
Potere stimato	W	26	52,5	77,5	105
Coppia di torsione di punta	N.m	0,19	0,38	0,56	0,75
Picco di corrente	Amp	5,4	10,6	15,5	20
Parte posteriore E.M.F	V/Krpm	4,1	4,2	4,3	4,3
Costante di coppia di torsione	N.m/A	0,039	0,04	0,041	0,041
Inerzia del rotore	g.c㎡	24	48	72	96
Statura	millimetro	41	61	81	100
Peso	Chilogrammo	0,3	0,45	0,65	0,8
Sensore	Honeywell
Driver Length	22mm

3. Foto del motore del bldc del driver Integrated:

1). VSP

In primo luogo giri il commutatore SW3 del quadrante a FUORI. Il porto di VSP del driver è collegato al terminale positivo del segnale ed il porto di COM è collegato al terminale negativo del segnale. La gamma richiesta di tensione del segnale è 0~10V.La relazione fra tensione del segnale analogico e velocità del motore (ciclo aperto nessun carico). La relazione fra tensione del segnale analogico e velocità del motore (ciclo chiuso nessun carico)

Nota: Il ≥ 0.7V di tensione del segnale analogico, il motore comincia; ≤ 0.4V, le fermate di tensione del segnale analogico del motore.

2). PWM

In primo luogo giri il DIP switch SW3 a SOPRA. Il porto di PWM dell'azionamento è collegato al terminale positivo del segnale ed il porto di COM è collegato al terminale negativo del segnale. Il segnale di PWM richiede un'ampiezza di 5V e una frequenza di 1KHz.
Relazione fra il duty cycle e la velocità del motore (ciclo aperto nessun carico); Relazione fra il duty cycle e la velocità del motore (ciclo chiuso nessun carico)

Nota: Il ≥ 7% del duty cycle di PWM, il motore comincia; Duty cycle ≤4%, le fermate di PWM del motore.

motore senza spazzola di CC 24v con il regolatore integrato per il macchinario della falciatrice e del giardino 3

motore senza spazzola di CC 24v con il regolatore integrato per il macchinario della falciatrice e del giardino 4
attrezzatura 4.Produce:

processo 5.Production:

motore senza spazzola di CC 24v con il regolatore integrato per il macchinario della falciatrice e del giardino 7

motore senza spazzola di CC 24v con il regolatore integrato per il macchinario della falciatrice e del giardino 8

motore senza spazzola di CC 24v con il regolatore integrato per il macchinario della falciatrice e del giardino 9
